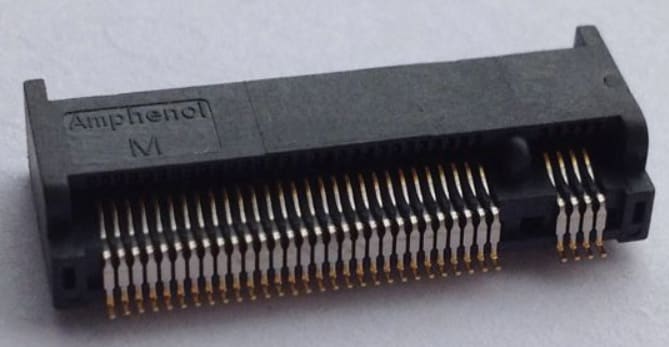

Amphenol Commercial Products M.2系列连接器尺寸小巧，适用于移动附加卡， 无论是从尺寸还是体积上来说，该系列都是从全高和半高迷你卡向更小尺寸连接器的自然过渡。M.2系列连接器具有75个位置（其中67个用于有源线路，8个专用于机械键控）。单双键控支持多个标准。M.2系列具有两排间距为0.50mm的触点，顶部和顶部触点交错排列，相距0.25mm。M.2系列支持多种标准卡宽度（12mm、16mm、22mm和30mm）和长度（16mm、26mm、30mm、38mm、42mm、60mm、80mm,和110mm）。

特性
  • 75个位置（其中67个用于有源线路，8个专用于机械键控）
  • 单双键控支持多个标准
  • 两排间距为0.50mm的触点，顶部和顶部触点交错排列，相距0.25mm
  • 支持多种标准卡宽度（12mm、16mm、22mm和30mm）
  • 支持多种标准卡长度（16mm、26mm、30mm、38mm、42mm、60mm、80mm,和110mm）
  • 0.5mm的较小间距
  • 67个电路，每个触点额定电流为0.5A
  • 薄型（最低高度 = 2.25mm）
  • 更快的数据传输速率（支持PCI Express 3.0、SATA 3.0和USB 3.0）
  • 适用于M.2模块卡的各种键控选项
  • 用于单端和双端模块
应用
  • M.2 A键连接器用于使用无线连接功能的应用中，包括Wi-Fi、蓝牙、NFC和/或WiGig。使用的模块卡类型包括1630、2230和3030。
  • M.2 B键连接器用于使用WWAN+GNSS或固态存储设备(SSD)的应用中。使用的模块卡类型包括3042、2230、2242、2260、2280和22110。
  • M.2 E键连接器用于使用无线连接功能的应用中，包括Wi-Fi、蓝牙、GNSS的NFC。使用的模块卡类型包括1630、2230和3030。
  • M.2 M键连接器用于PCIe或SATA以及固态存储设备(SSD)支持的主机I/F的应用中。使用的模块卡类型包括2242、2260、2280和22110。

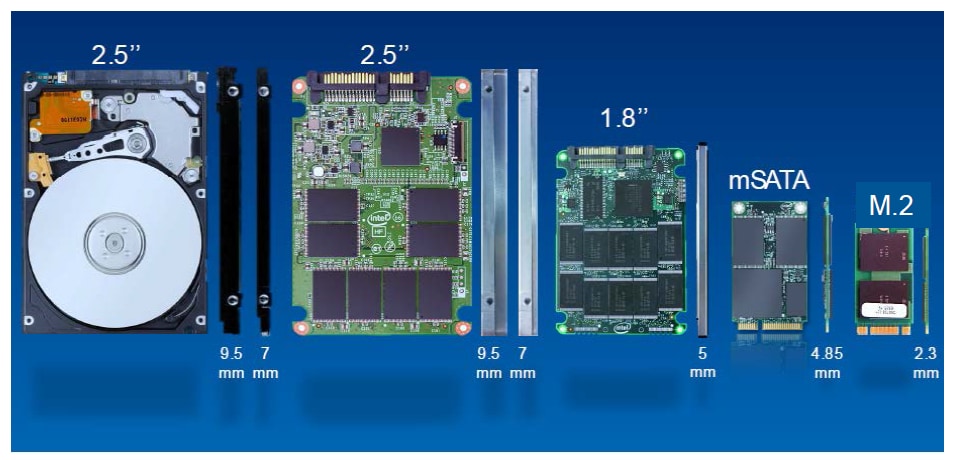

尺寸比较
Size Comparison
