ADLINK Technology PXES-2785 18插槽3U 24GB/s PXI Express机箱
ADLINK Technology PXES-2785 18插槽3U 24GB/s PXI Express机箱可确保高水平的维护能力，并为高可用性应用提供可更换电源。该PXI Express机箱采用高性能、高输出电源和结构设计，优化用于在各种应用中实现最大可用性。PXES-2785 PXI Express机箱配有智能系统监控控制器、风扇速度、系统电压、内部温度、通过以太网端口进行远程监控以及禁止控制。该PXI Express机箱的总功率为1170W，每个插槽的功率冷却容量为50W/82W。
PXES-2785 PXI Express机箱完全符合具有高级定时和同步功能的PXITM-5 PXI Express硬件规范。该PXI Express机箱为高吞吐量、对等数据传输应用提供24GB/s系统带宽，为所有外设插槽提供高达8GB/s带宽。
特性
- 符合PXITM-5 PXI Express硬件规范Rev.1.0
- 18插槽PXI Express机箱，带一个系统插槽、一个系统计时插槽、六个混合外设插槽和十个PXI Express外设插槽
- PXI Express系统插槽路由为2链路配置x8 x16
- 系统带宽高达24GB/s（PCI Express 3.0 x8 x16链路）
- 所有外设插槽的带宽高达8GB/s（PCI Express 3.0 x8链路）
- 两个BNC连接器，用于PXI 10MHz参考时钟输入和输出
- 带风扇和电源装置的可更换维护装置
- 低抖动内部10MHz参考时钟，用于PXI/PXI Express插槽，稳定性为±1ppm
- 低抖动内部100MHz参考时钟，用于PXI Express插槽，稳定性为±1ppm
- 通过以太网端口进行远程底盘监控
- 变速风扇控制器优化了冷却和声发射
- 通过抑制连接器，包括远程电源按钮和电压监控器
- 扩展工作温度范围：0 °C至55 °C

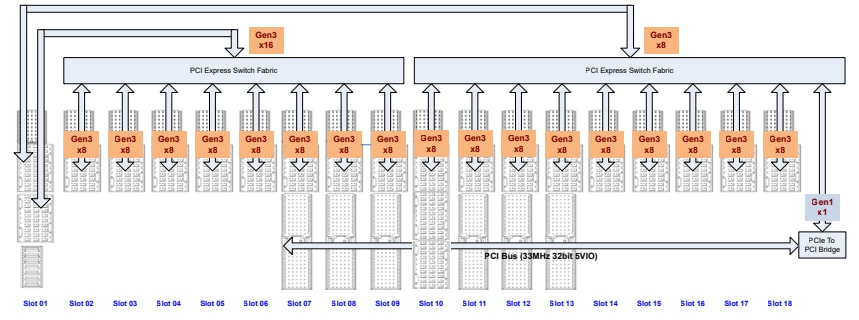

背板PXIe开关结构
