Amphenol Fiber Systems International TCKUG-II® 4通道光纤插头组件
Amphenol Fiber Systems International (AFSI) TFOCA-II®4通道光纤插头组件是可部署的连接器，采用TFOCA-II密封自由浮动终端。独特的终端设计使得TFOCA-II可针对高湿度和高湿条件进行密封，同时支持已插接终端的全轴和轨道运动，从而实现低插入损耗和最小的反向反射。无极性AFSI TFOCA-II®4通道光纤插头组件设计用于环境恶劣条件下的可部署网络应用并获得专利。
特性
- 采用多功能无极性物理触点设计，可串联多个TFOCA-II® 插头组件
- 可拆卸端盖便于现场维护和清洁
- 4通道连接器设计与TFOCA相比改进了两倍，具有更好的光学性能
- 提高了电缆保持强度，设计用于满足400lb拉力，同时保护光纤免受应力影响
- ZnNi电镀可耐受腐蚀性环境，并符合环境保护机构为消除重金属电镀而规定的任务
- 由于采用商用陶瓷套管技术，TKUG-II® 连接器可提供多模和单模互连，具有多种涂层选项，包括SPC和UPC
- 与分立式对准套管相比，实心对准套管更坚固耐用
- 无极性防尘帽、插头和/或插座防尘盖连接在一起，防止在可部署条件下的灰尘进入和受潮
- 可选按键位置（四个按键位置： 1、2、3和通用），可通过机械接口隔离插配的插头/插座或插头/插头
- 现场维修使用现有部件，无需额外的连接器组件（终端除外）即可进行现场维修
- 还可提供不锈钢和黄铜两种材质，使连接器可用于各种应用
应用
- 美国陆军、海军和海军军事战术部署
- 石油天然气行业
- 工业
- 广播
规范
- 插入损耗
- 多模式下为0.30dB（典型值），0.75dB（最大值）
- 0.40dB（单模典型值），0.75dB（最大值）
- 单模反射：-50dB（典型值），带UPC波形，-40dB（最大值）
- 温度范围
- 工作温度范围：-46°C至+71°C
- 储存温度范围：-55°C至+85°C
- 生命周期
- 2000次插拔耐用性，符合EIA/TIA-455-21标准
- 100次电缆密封弯曲，符合MIL-STD-1344方法2017程序1
- 1000次循环扭转，符合EIA/TIA-455-36标准
- 400lb最小插头和应变消除插座电缆保持力，符合EIA/TIA-455-6标准，持续1小时
- 450lb的最小压接电阻，符合EIA/TIA-455-26标准
- EMI屏蔽有效性：>60dB（15KHz至10GHz范围）（仅限插座）
- 材料
- ø2.5mm陶瓷套管
- 铝-锌/镍外部零件
- 铝阳极化/化学薄膜内部部件
- 不锈钢、钝化五金
- 丁酸盐密封件
- 实心对准套管
扩展视图

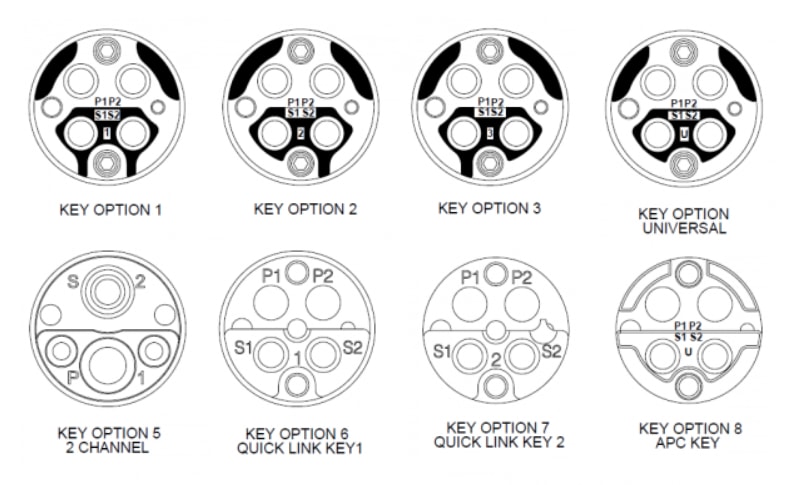

键控选项
其他资源
发布日期: 2021-12-02
| 更新日期: 2022-03-11
