Amphenol Technical Products International 重载电源连接器
Amphenol Technologies Products International重载电源连接器是一套高性能、高性价比的信号和电源传输解决方案。这些连接器将信号和电源传输集成在一起。这些重型电源连接器具有彩色主体和用于盲插的增强型结构，可插拔100分钟。这些电源连接器提供关键A、B和C选项以及CPA选项。这些重载电源连接器非常适合用于电池组中PDU的信号和电源传输。

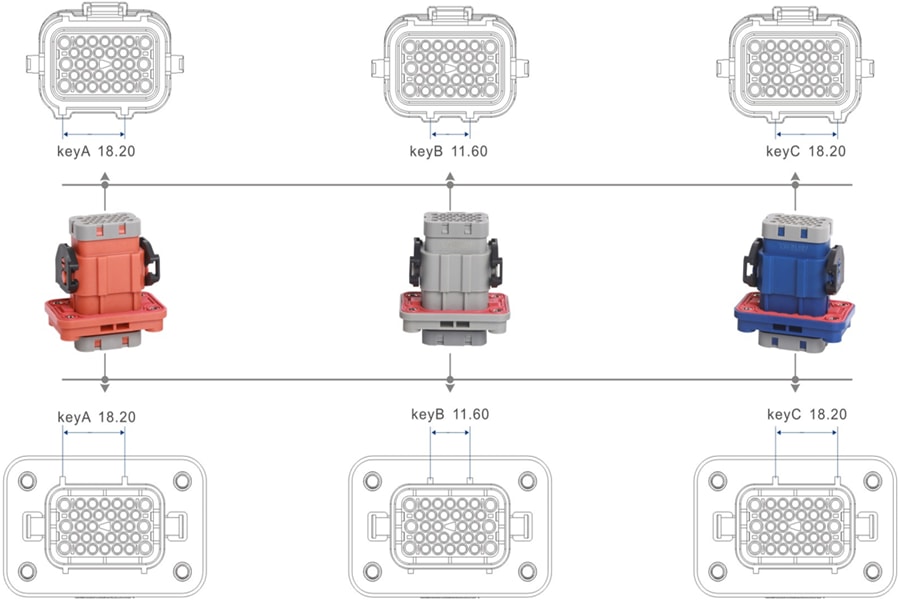

HC信号密钥映射
特性
- 彩色主体和强化条（用于插配）
- 高达IP68防护等级（插配）
- 可根据特定要求扩展引脚数
- 提供A键、B键和C键选项
- 提供CPA选项
规范
- 引脚数：32个
- 额定电流：
- 电源传输：13A（最大值）
- 信号传输：5A（最大值）
- 电缆尺寸：
- 14AWG至18AWG（电源）
- 20AWG至22AWG（信号）
- 介电耐压：3000VDC
- 工作温度范围：-40 °C至125 °C
- IP6K9K和IP68（插配，浸入1米深水中，持续48小时）
- 可插拔100次
- 空气泄漏：60KPa
- 防火分类：UL94-V0
应用
- PDU信号和电源传输

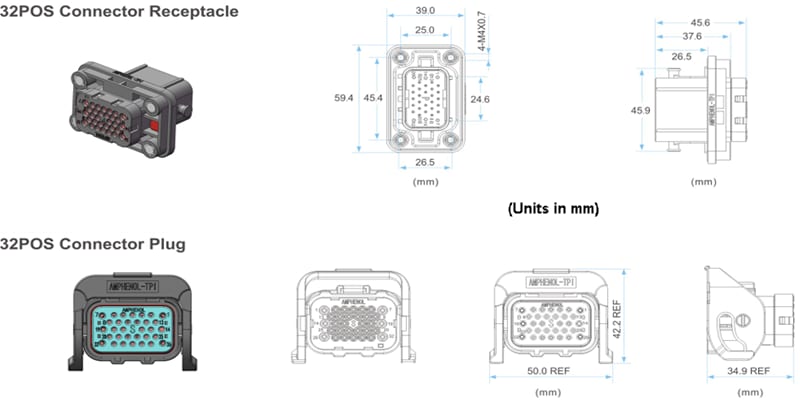

尺寸图
View Results ( 17 ) Page
| 物料编号 | 数据表 | 线规最小值 | 触点电镀 | 电流额定值 | 最大工作温度 | 最小工作温度 | 线规最大值 |
|---|---|---|---|---|---|---|---|
| HCTF16161 |  |
18 AWG | Gold | 16 AWG | |||
| HCTF20104 | |
22 AWG | Tin | 20 AWG | |||
| HC18B-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTF20101 | |
22 AWG | Gold | 20 AWG | |||
| HC18B-S32-2 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTM20104 | |
22 AWG | Tin | 5 A | 20 AWG | ||
| HC18C-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HC08C-P32R | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTM20101 | |
22 AWG | Gold | 5 A | 20 AWG | ||
| HCTM16161 | |
18 AWG | Gold | 13 A | 16 AWG |
