ams OSRAM SFH 2704A硅PIN光电二极管
ams OSRAM SFH 2704A硅PIN光电二极管专为心率监测和脉搏血氧饱和度监测等健康监测应用而设计。该光电二极管采用小型2 mm x 1.8 mm x 0.6 mm透明环氧树脂封装。该器件具有优化的能耗，可降低LED驱动电流，确保可穿戴设备的电池寿命更长。 SFH 2704A光电二极管具有400nm至1100nm的光谱灵敏度范围，使其成为各种应用的理想选择，包括用于生命体征数据监测的智能手表，或用于医疗领域的数字诊断设备。
SFH 2704A光电二极管具有2kV ESD耐压，符合ANSI/ESDA/JEDEC JS-001（HBM，2类）标准。蓝绿色增强功能可实现更大的光电流，从而在小尺寸上实现信号。该光电二极管可为高级可穿戴设备提供高性能光学生命体征监控。SFH 2704A硅PIN光电二极管优化用于小型系统，可降低LED的驱动电流。该光电二极管的工作电压为-40°C至85°C，反向电压为6V、8.5pF
特性
- 增强的绿光敏感度
- 透明环氧树脂封装
- 适合用于回流焊
- 需要更低的LED驱动电流
- 超低功耗
- 针对极小型系统进行了优化
- 在小面积内提高信号质量
- 小占位面积：2mm x 1.8mm x 0.6mm
应用
- PPG、SpO2和血压
- 心率监视
- 脉搏血氧仪
- 机械控制
- 光栅
- 视觉控制
- 雨水传感器
- 血糖计
- 医疗设备
- 硬币计数器
- 液位测量
规范
- 工作/储存温度范围：–40°C至85°C
- 反向电压：6V
- 电容：8.5 pF
- 最大灵敏度波长：920nm
- 光电流：1 µA
- 正向电压：1 V
- 开路电压：250mV
- 光谱灵敏度范围：400 nm至1100 nm

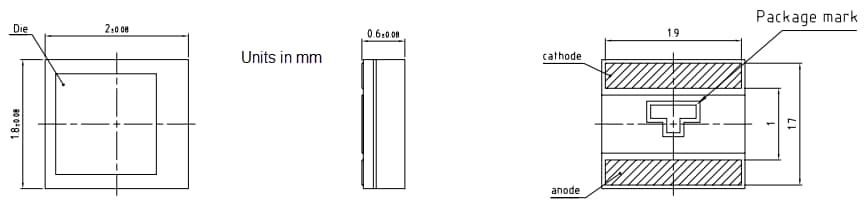

尺寸图
