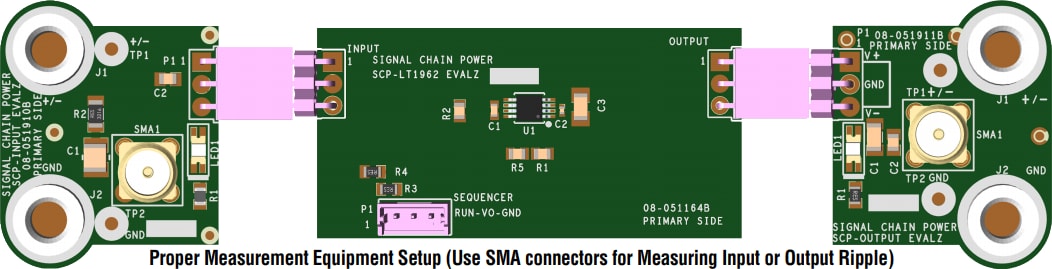

Analog Devices Inc. SCP-LT1962-EVALZ信号链评估板

Analog Devices Inc. SCP-LT1962-EVALZ信号链评估板是一款基于LT1962 300mA低噪声微功率LDO稳压器的演示电路。LT1962稳压器专为电池供电系统而设计，具有30μA的低静态电流，非常适合用于智能手机和其他噪声敏感应用。

SCP-LT1962-EVALZ设计用于搭配其他Analog Devices Inc. 信号链电源 (SCP) 连接板，形成一个完整的信号链电源系统，可快速评估低功耗信号链。要评估该板，需要一些通用SCP硬件，包括：

特性

预先安装的LT1962，采用MSOP8封装
最大输入电压 (V_IN(MAX))：20V

最大输出电压 (V_OUT(MAX))：19.57V
最大输出电流 (I_OUT(MAX))：300mA

SCP配置器工具

Signal Chain Power (SCP) Configurator应用程序是信号链电源系列硬件评估板的配套软件工具。它专为需要为信号链供电但不确定从哪里开始的精密仪器仪表、测试和测量系统设计人员而设计。基于输入电压范围、输出电压和预计负载电流值，SCP Configurator应用程序将构建一个“最佳匹配的”拓扑，选择最合适的IC，并显示如何使用所有相关SCP硬件构建电源树，方便系统设计。灵活的系统设计有多种选项，包括指定低噪声或双输出板。
