Analog Devices Inc. AD-GMSL716MIPI-EVK解串器板
Analog Devices AD-GMSL716MIPI-EVK解串器板是一款紧凑且经济高效的评估板，设计用于将GMSL2序列化视频信号转换为MIPI CSI-2接口，从而实现与片上系统 (SoC) 平台的无缝集成。芯体采用Analog Devices MAX96716A，是一款双 GMSL2-to-CSI-2解串器，为汽车和工业视觉系统提供可靠的解决方案。该评估板随附一个全面的软件包，其中包含支持的所有相机类型的参考Linux图像和设备树配置，从而实现更快的开发和集成。
为满足经济实惠GMSL相机解决方案日益增长的需求，AD-GMSL716MIPI-EVK板支持各种图像传感器。该评估板采用同轴电缆供电 (PoC) 技术，通过一根同轴电缆同时传输数据和电源，简化了安装过程，使系统设计更加简洁，减少了电缆的混乱。该评估板非常适合开发下一代GMSL2相机系统，提供灵活、高性能和易于使用的功能。
特性
- 使用MAX96716A的双GMSL2解串器
- 2x MIPI CSI-2 22P（4x通道）扁平电缆连接器
- 2x GMSL2输入连接器
- 同轴电缆供电，12V，1.2A总输出
- 可实现双向I2C通信以控制摄像头
- USB-C 5V或6引脚连接器之间的输入电源选择
- 兼容NVIDIA Jetson、Raspberry Pi和AMD SoC平台
- 工作速率为3Gbps或6Gbps的前向链路
- 单个MIPI CSI-2连接器
- 支持长达15米的电缆
- 安装孔，用于将屏蔽器安全地安装到Raspberry Pi上
- 适用于空间受限应用的小型设计
应用
- 高级驱动辅助系统 (ADAS)
- 移动和机载机器人技术
- 自动驾驶汽车和汽车摄像头
- 户外机器和工业设备
- 智能和灵活的制造系统
- 安全和监控系统
- 工业自动化和机器视觉
套件内容
- AD-GMSL716MIPI-EVK评估板
- ESW-103-44-G-D 6POS双行连接器
- 2个05-22-D-0050-A-4-06-4-T FFC 22触点电缆
- 8个螺钉
- 4x 21mm支架
必要设备
- 兼容SoC开发平台（Jetson、Raspberry Pi、AMD）
- 带串行器的GMSL2相机（如AD-GMSL717MIPI-EVK）
- 同轴电缆（50Ω）
- MIPI CSI-2 FFC/FPC电缆（22针）
- USB Type-C®电源（5V，至少2A）
- 万用表（用于验证）

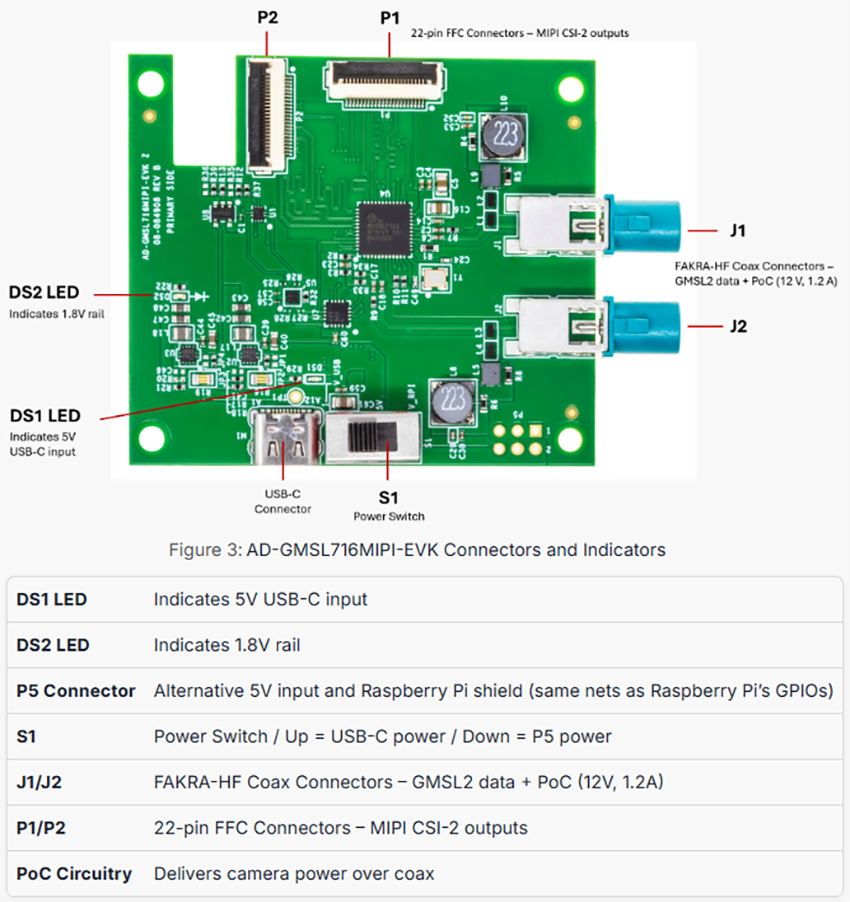

概述

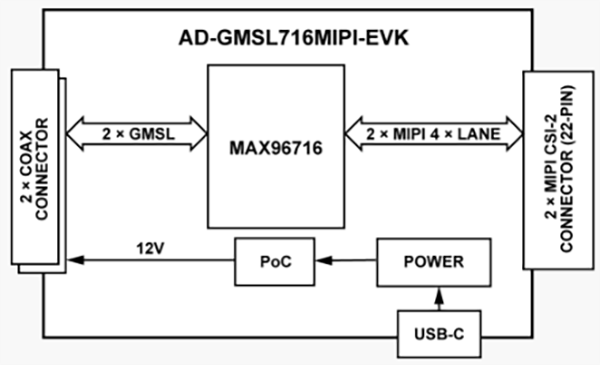

简化框图
发布日期: 2025-10-27
| 更新日期: 2025-11-05
