Analog Devices Inc. AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL开发套件
Analog Devices AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL开发套件旨在设计基于低功耗、远距离专有无线电通信技术的解决方案。该平台配备了一个基于源自于啁啾扩频 (CSS) 技术的扩频调制技术的射频收发器，支持800MHz至960MHz频率范围。这些套件基于以Arm® Cortex®-M4处理器为基础的MAX32670超低功耗微控制器。
该平台采用Arduino Uno外形尺寸，设有两个Pmod连接器和一个ESP32开发套件连接器，用于易于连接的传感器和信号调理附加模块。该套件配有工作软件和硬件以及软件示例，可让用户轻松进行原型设计以及创建用于物联网应用的互连系统和解决方案。该基础平台随附各种Analog Devices附加硬件，但也与第三方硬件兼容。Analog Devices还提供一个名为MaximSDK的免费编程和调试工具。
该开发套件包括一个基板、三个传感器节点、网关设置必备工具和其他配件。然而，用户也可以按照应用开发的意图单独购买这些元件。
Analog Devices AD-MAX32SXWISE-SL开发套件为 SX1261 供电，这是一款基于源自于CSS技术的扩频调制技术的射频收发器。
Analog Devices AD-MAX32LRWISE-SL开发套件配有 LR1110 射频收发器，这款射频收发器基于源自于CSS技术的扩频调制技术。
基板规格
- AD-MAX32SXWISE-SL
- 基板：
- MAX32670-SX-ARDZ 基板（可单独购买）
- 元件传感器节点：
- 用于结构监测的V-STRUCTURAL-ARDZ 传感器（可单独购买）
- 用于流速计量的EV-FLOWMETER-ARDZ 传感器（可单独购买）
- EV-ADE9000-SHIELDZ 电表用传感器（可单独购买）
- 网关必备工具和其他配件：（可单独购买）
- RAK5146 PiHAT套件
- Raspberry Pi 4 Model B
- MAX32625PICO 快速开发板
- RPi4电源适配器
- MicroSD卡
- LAN电缆
- 基板：
- AD-MAX32LRWISE-SL
- 基板：
- MAX32670-LR-ARDZ 基板（可单独购买）
- 元件传感器节点：
- EV-CATTLETAG-ARDZ 智能牲畜跟踪和健康监测传感器（可单独购买）
- 网关必需品和其他配件（可单独购买）
- RAK5146 PiHAT套件
- Raspberry Pi 4 Model B
- MAX32625PICO 快速开发板
- RPi4电源
- MicroSD卡
- LAN电缆
- 基板：
特性
- 为用户提供一个评估该评估套件特性和性能的平台
- 允许用户在继续进行全面开发之前对其物联网应用进行原型设计和测试
- 提供用于分析器件功耗的工具，帮助用户优化其应用以实现高能效
- 包括开发工具、库和文档，以协助用户编写和调试代码
- 帮助用户分析和研究与物联网通信相关的不同调制方案、数据速率和其他参数
- 配有用户友好型接口、文档和软件工具，可简化集成过程，从而节省开发人员将SX1261集成到其物联网设备中时的时间和工作量
应用
- 电池供电医疗设备
- 工业传感器
- 光学通信模块
- 安全无线电调制解调器控制器
- 智能传感器控制器

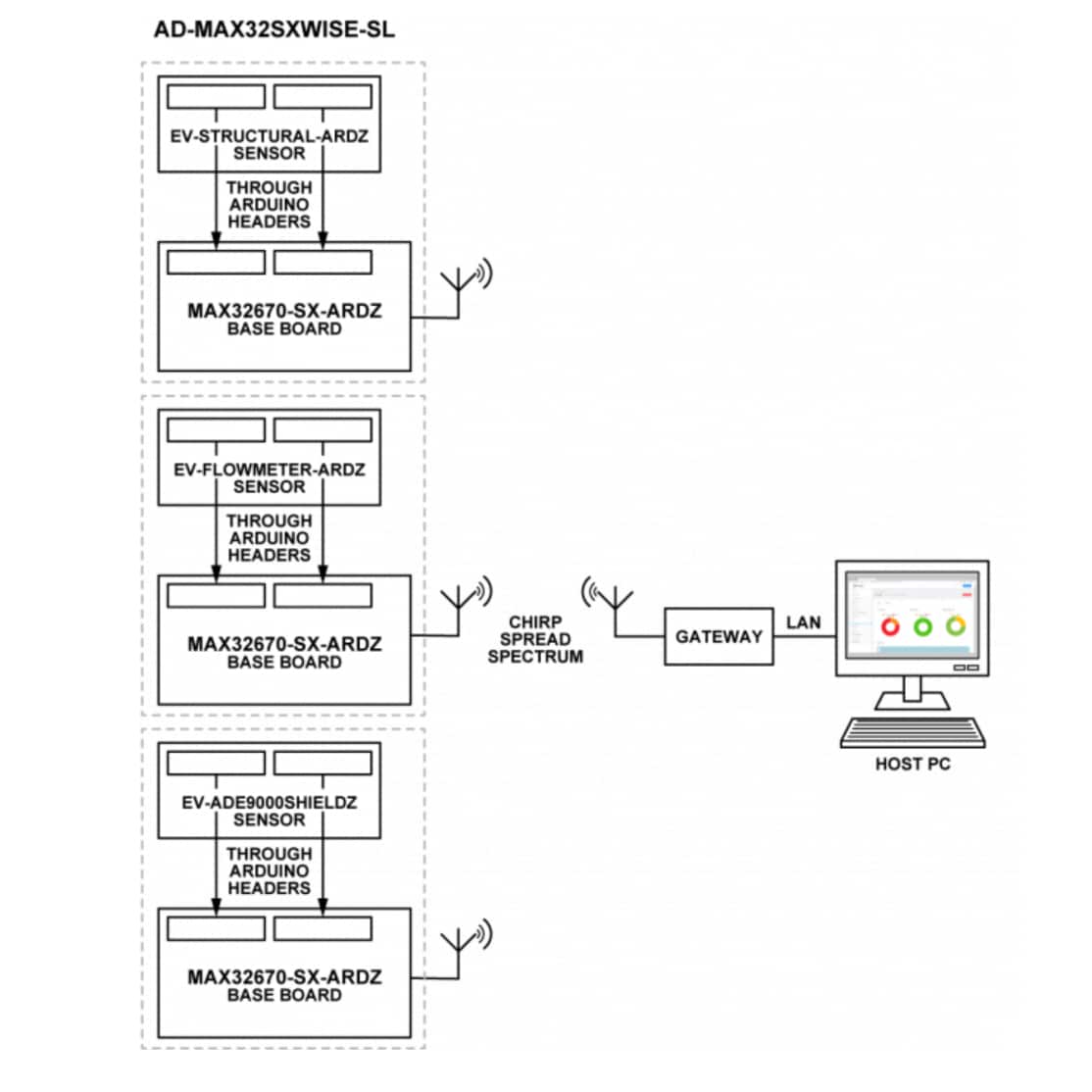

AD-MAX32SXWISE-SL系统架构

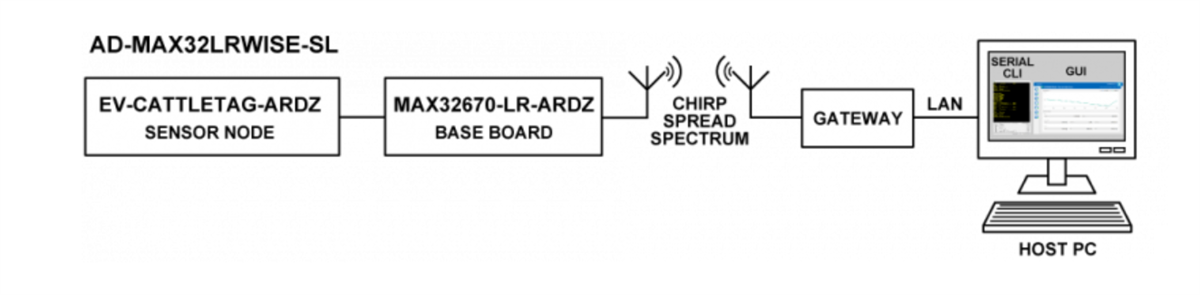

AD-MAX32LRWISE-SL系统架构
