Analog Devices Inc. AD4002/AD4006/AD4010 18位SAR ADC
Analog Devices Inc. AD4002/AD4006/AD4010 18位SAR ADC是低噪声、低功耗、高速ADC，工作电源电压为1.8V。 这些ADC简单易用，可降低信号链复杂性/功耗，并实现更高通道密度。AD4002、AD4006和AD4010分别提供2MSPS、1MSPS和500kSPS的吞吐量。这些ADC具有高输入阻抗 (Z) 模式和长采集相位，无需大功率、高速驱动器，并扩展低功耗精密放大器的范围。AD4002/AD4006/4010 ADC用于自动测试设备、机器自动化、医疗设备、电池供电设备和精密数据采集系统。
特性
- 吞吐量选项：2 MSPS/1 MSPS/500kSPS
- ±3.2 LSB最大值INL
- 确保18位无失码
- 低功耗：
- 2MSPS时为9.75mW（仅限VDD）
- 10kSPS时为70µW，2MSPS时为14mW（总计）
- 信噪比 (SNR)：
- 95dB典型值（1kHz时）
- 95dB典型值（100kHz时）
- THD：
- -125dB典型值（1kHz时）
- -108dB典型值（100kHz时）
- 符合SPI/QSPI/MICROWIRE/DSP标准的串行接口
- 能够以菊花链的形式连结多个ADC和繁忙指示器
- 易于使用的功能降低系统功耗和复杂性
- 输入过压钳位电路
- 减少非线性输入电荷反冲
- 高 Z 模式
- 长采集阶段
- 输入范围压缩
- 快速转换时间允许低SPI时钟速率
- SPI可编程模式、读/写功能、状态字
- 伪差分（单端）模拟输入范围－0V至基准电压 (VREF)，其中VREF为2.4V至5.1V
- 1.8 V单电源供电，具有1.71 V - 5.5 V逻辑接口
- SAR架构，无延迟/流水线延迟
- 工作温度范围：-40 °C至+125 °C
应用
- 自动测试设备
- 机械自动化
- 医疗设备
- 电池供电设备
- 精密数据采集系统

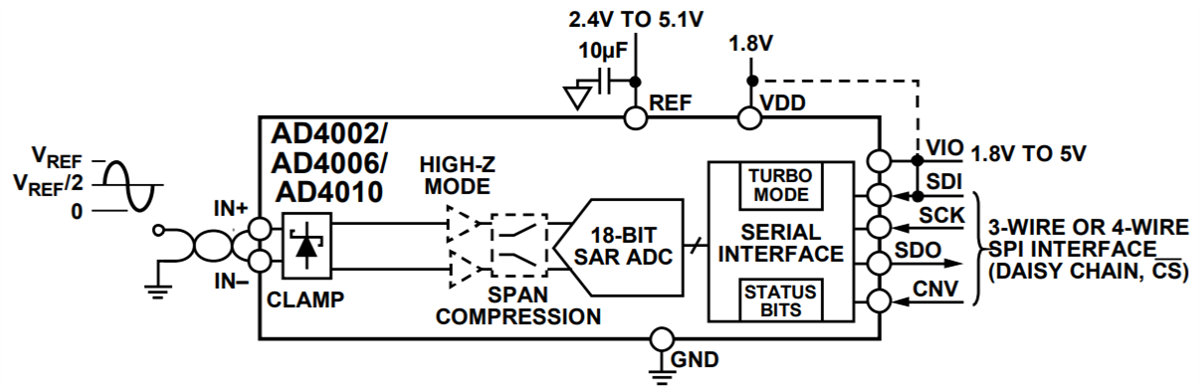

功能框图
View Results ( 10 ) Page
| 物料编号 | 数据表 | 封装 / 箱体 | 封装 | 采样比 |
|---|---|---|---|---|
| AD4002BRMZ |  |
MSOP-10 | Tube | 2 MS/s |
| AD4010BCPZ-RL7 | |
LFCSP-10 | Reel | 500 kS/s |
| AD4002BCPZ-RL7 | |
LFCSP-10 | Reel | 2 MS/s |
| AD4006BRMZ | |
MSOP-10 | Tube | 1 MS/s |
| AD4002BRMZ-RL7 | |
MSOP-10 | Reel | 2 MS/s |
| AD4006BCPZ-RL7 | |
LFCSP-10 | Reel | 1 MS/s |
| AD4006BRMZ-RL7 | |
MSOP-10 | Reel | 1 MS/s |
| AD4002BCPZ-R2 | |
LFCSP-10 | ||
| AD4006BCPZ-R2 | |
LFCSP-10 | ||
| AD4010BCPZ-R2 | |
LFCSP-10 |
发布日期: 2020-03-16
| 更新日期: 2024-09-18
