Analog Devices Inc. AD4020 20位精密SAR ADC

Analog Devices AD4020系列20位精密SAR ADC是低功耗、低噪声、1.8MSPS精密逐次逼近寄存器 (SAR) ADC。AD4020 ADC集成了易于使用的功能，可降低信号链功耗，降低信号链复杂性，并实现更高通道密度。AD4020 ADC采用1.8V电源工作，具有±VREF全差分输入范围（VREF范围为2.4 V至5.1 V）。在turbo模式下，AD4020 ADC在1.8MSPS时以最小71MHz SCK速率运行的功耗仅为15mW。此ADC可实现±3.1ppm的积分非线性误差 (INL)、保证20位无失码和100.5dB典型信噪比 (SNR)。

AD4020的SPI兼容型多功能串行接口可提供七种不同的模式。利用SDI输入，设计人员可将几个ADC以菊花链形式连结到一条三线式总线上。AD4020 ADC的工作温度范围应确保在-40°C至+125°C内，并与1.8V、2.5V、3V和5V逻辑兼容。

特性

  • 保证20位无失码
  • 低功耗
    • 在1.8MSPS时为9.0mW（仅VDD）
    • 83μW (10kSPS)，15mW (1.8MSPS)（总计）
  • 简单易用，可降低系统功耗和复杂性
    • 输入过压钳位电路
    • 减少非线性输入电荷反冲
    • 高阻抗模式
    • 长采集阶段
    • 输入范围压缩
    • 快速转换时间允许低SPI时钟速率
    • SPI可编程模式、读/写功能、状态字
  • 吞吐率：1.8MSPS（最大值）
  • INL：±3.1ppm（最大值）
  • SNR：在1kHz时典型值为100.5dB，在100kHz时典型值为99dB
  • THD：在1kHz时典型值为-123dB，在100kHz时典型值为-100dB
  • 差分模拟输入范围：±VREF
    • 0V至VREF，其中VREF为2.4V - 5.1V
  • 1.8V单电源供电，具有1.71V - 5.5V逻辑接口
  • SAR架构：无延迟/流水线延时
  • 有效的第一次准确转换
  • 保证工作温度：−40°C至+125°C
  • 串行接口：与SPI/QSPI/MICROWIRE/DSP兼容
  • 能够以菊花链的形式连结多个ADC和繁忙指示器
  • 10引脚封装：3×3mm LFCSP、3×4.90mm MSOP

应用

  • 自动化测试设备
  • 机械自动化
  • 医疗设备
  • 电池供电设备
  • 精密数据采集系统

功能框图

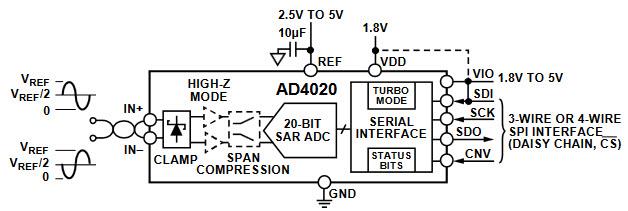

框图 - Analog Devices Inc. AD4020 20位精密SAR ADC

视频

Additional Resources

Driving High Precision ADCs

Ensure the full performance capabilities of connected sensors can be exploited by using this reference design which has been optimized for fast, high precision data acquisition systems.

Learn More

发布日期: 2017-10-31 | 更新日期: 2025-02-03
