AD4021/AD4022 ADC易于驱动,可降低信号链的复杂性和功耗,同时实现更高通道密度。由于输入电流降低,特别是在高Z模式下,加上信号采集相长,因此无需专用ADC驱动器。易于驱动特性可扩展配套电路范围,从而驱动AD4021/AD4022。
AD4021/AD4022 ADC具有输入范围压缩功能,无需为ADC驱动器放大器提供负电源,同时保留对ADC完整代码范围的访问。输入过压钳位无需外部保护二极管,因为其保护ADC输入免受过压事件的影响,并最大限度地减少基准引脚上的干扰。该器件具有高达1MSPS(AD4021)或500kSPS(AD4022)的快速吞吐量,因此用户可以精确捕获高频信号以实施过采样技术,从而降低抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入/输出功耗,扩展了数字主机选项,并简化了数字隔离上发送数据的任务。兼容SPI的串行用户接口采用独立的VIO逻辑电源供电,与1.8V、2.5V、3V和5V逻辑兼容。
AD4021/AD4022差分SAR ADC采用3mm × 3mm LFCSP和3mm × 4.90mm MSOP 10引线封装。这些ADC与 AD4003/AD4007/AD4011 16/18位SAR ADC引脚兼容。
特性
- 易于驱动
- 大幅降低输入反冲,输入电流降至0.5μA/MSPS
- 增强采集相,1 MSPS时周期时间≥77%
- 第一次转换精确,无潜伏或流水线延迟
- 输入范围压缩,用于单电源运行
- 快速转换允许低SPI时钟速率
- 输入过压钳位保护接收器高达50mA
- SPI/QSPI/MICROWIRE/DSP兼容
- 高性能
- 差分模拟输入范围:±VREF,VREF 范围为2.4V至5.1V
- 1 MSPS (AD4021) 或500kSPS (AD4022) 选项
- INL:±3.1ppm(最大值)
- 保证20位无失码
- SNR:100.5dB(fIN =1kHz,VREF 5V时)
- THD:-123dB(fIN =1kHz时),-100dB(fIN =100kHz时)
- SINAD:89dB(fIN =900kHz时)
- 过采样动态范围
- 104dB (OSR=2)
- 131dB (OSR=1024)
- 低功耗
- 1.8 V单电源供电,具有1.71 V - 5.5 V逻辑接口
- 2.7mW(500kSPS时)(仅VDD)
- 83μW(10kSPS时)
- 10-lead封装
- 3 mm × 3 mm LFCSP封装
- 3mm × 4.90mm MSOP封装
- 引脚兼容 AD4003/AD4007/AD4011 系列
- 保证工作温度范围:-40°C至+125°C
应用
- 自动测试设备
- 机械自动化
- 医疗设备
- 电池供电设备
- 精密数据采集系统
- 仪器仪表和控制系统

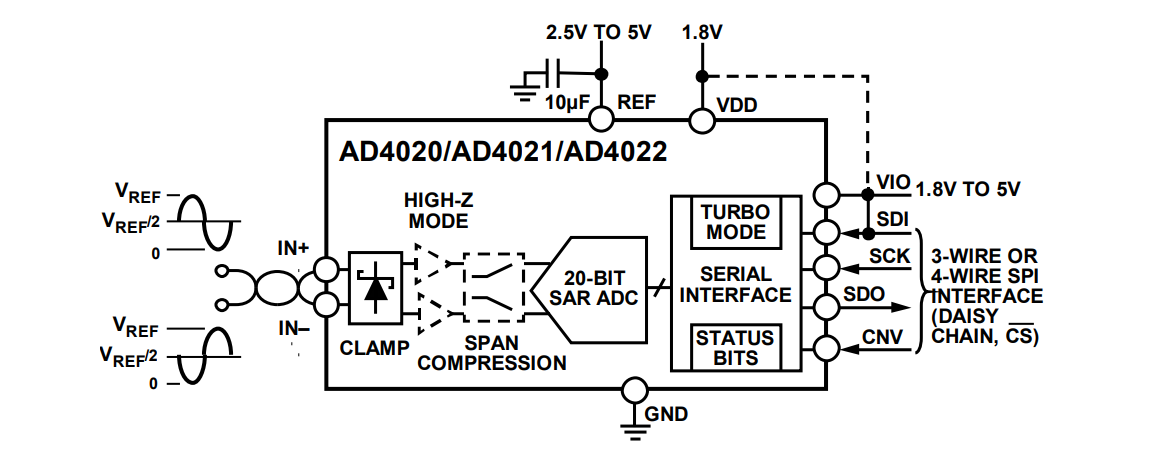

功能框图
