Analog Devices Inc. AD4060 12位Easy Drive SAR ADC
ADI公司AD4060 12位Easy Drive逐次逼近寄存器（SAR）模数转换器（ADC）能够实现低功耗、高密度数据采集解决方案，同时不牺牲精度。这款ADC在性能和能效之间实现了独特的平衡，并具有创新功能，能够根据系统的即时需求，无缝地在高分辨率和低功耗模式之间切换。AD4060非常适合电池供电、紧凑型数据采集和边缘传感应用。
Easy Drive的功能可实现高效的模拟前端（AFE）设计。小采样电容（3.4pF）可将输入阻抗最大化，从而减少对通常SAR ADC所需的带宽高、功耗大的放大器的依赖。宽输入共模范围为差分和单端信号提供了固有的支持。
ADI公司的AD4060支持具有电源关闭模式和中断驱动固件的微控制器。自主模式可在数字主机睡眠时检测超出范围的事件。突发平均值模式可按需提供高分辨率测量值，同时将计算任务到主机处理器转移到别处。自定时器件使能信号（DEV_EN）将AFE设备的电源循环与ADC采样瞬间同步，优化系统功耗，同时将启动时的稳定误差伪影降到最低。AD4060还支持对电压参考进行电源循环，并使用该电源作为ADC参考电压（VREF），以实现额外的节能效果。
通过强大的2线I3C接口，支持设备配置和ADC数据读回，所有数据传输均采用循环冗余校验（CRC）进行校验。AD4060采用紧凑型14引线引线框架芯片级封装（LFCSP）和16焊球晶圆级芯片规模封装（WLCSP），工作温度范围宽，非常适合各种应用。
特性
- 占地面积小，性能强大
- ±0.1 LSB最大值INL
- VREF = 3.3V时，信噪比为73.8dB
- 每转换1.35nJ
- 在300kSPS时，采样模式下为405μW
- 在1MSPS/300kSPS的自主模式下，为370μW/112μW
- 4.1μW 待机功耗
- 多功能信号调理集成
- 易于驱动的特性可实现小型、低功耗AFE设计
- 兼容差分和单端信号链
- 宽共模输入范围
- 最大限度地减少数字主机的活动和功耗散失
- 带窗口比较器和中断生成的自主采样
- 具有突发采样支持的平均滤波器
- 配套器件的电源循环同步
- 2线I3C接口，兼容1.8V至3.3V逻辑
- 2.00mm × 2.6mm LFCSP和1.67mm × 1.97mm WLCSP封装选项
- 宽工作温度范围：-40 °C至+125 °C
应用
- 电池供电数据采集
- 生命体征监控
- 生物和化学分析
- 地质和地震传感
- 运动和机器人

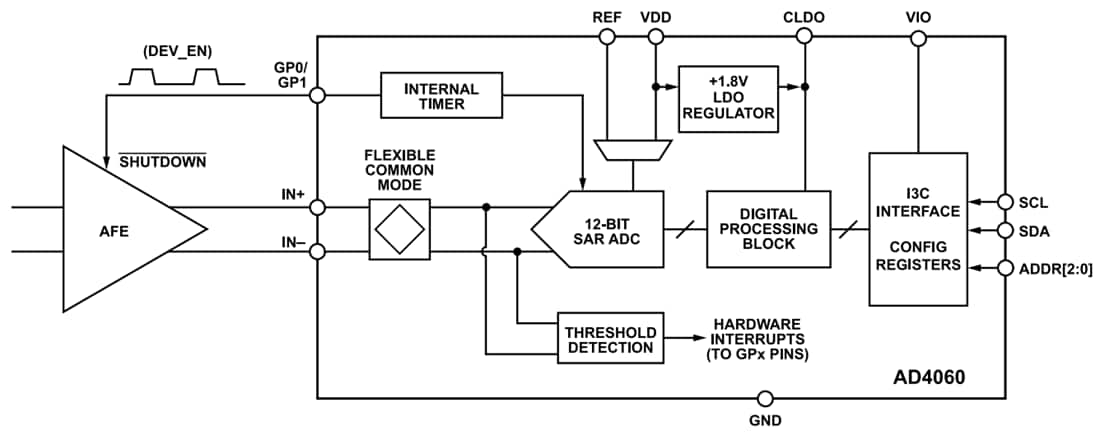

功能框图
