Easy Drive功能可实现高效的模拟前端(AFE)设计。小采样电容器(3.4pF)可将输入阻抗最大化,从而减少了对通常SAR ADC所需的带宽高、功耗大的放大器的依赖。宽输入共模范围为差分和单端信号提供了固有的支持。
ADI公司的AD4062支持具有关机模式和中断驱动固件的微控制器。自主模式可以在数字主机处于睡眠状态时检测超出范围的事件。突发平均值模式可按需提供高分辨率测量值,同时将计算任务从主机处理器转移到别处。自定时器使能信号(DEV_EN)使AFE器件的电源循环与ADC采样瞬间同步,优化系统功耗,同时将启动时的稳定误差伪影降到最低。AD4062还支持电源循环电压参考,并使用电源作为ADC参考电压(VREF),以实现额外的节能效果。
通过强大的2线I3C接口,支持设备配置和ADC数据读回,所有数据传输均采用循环冗余校验(CRC)进行校验。AD4062采用紧凑型14引线引线框架芯片规模 (LFCSP) 和16焊球晶圆级芯片规模 (WLCSP) 封装,可在很宽的温度范围内运行,非常适合各种应用。
特性
- 占地面积小,性能强大
- ±0.5 LSB最大值INL
- 信噪比(SNR)86.1dB,VREF = 3.3V
- 每次转换耗能:1.35nJ
- 300kSPS采样模式下的功耗为405μW
- 1MSPS/300kSPS自主模式下的功耗为370μW/112μW
- 待机功耗:4.1μW
- 多功能信号调理集成
- 易于驱动的特性可实现小型、低功耗AFE设计
- 与差分和单端信号链兼容
- 宽共模输入范围
- 最大限度地减少数字主机的活动和功耗
- 带窗口比较器和中断生成的自主采样
- 具有突发采样支持的平均滤波器
- 配套器件的电源循环同步
- 2线I3C接口,兼容1.8V至3.3V逻辑
- 2.00mm × 2.6mm LFCSP和1.67mm × 1.97mm WLCSP封装选项
- 宽工作温度范围:-40 °C至+125 °C
应用
- 电池供电数据采集
- 生命体征监控
- 生物和化学分析
- 地质和地震传感
- 运动和机器人

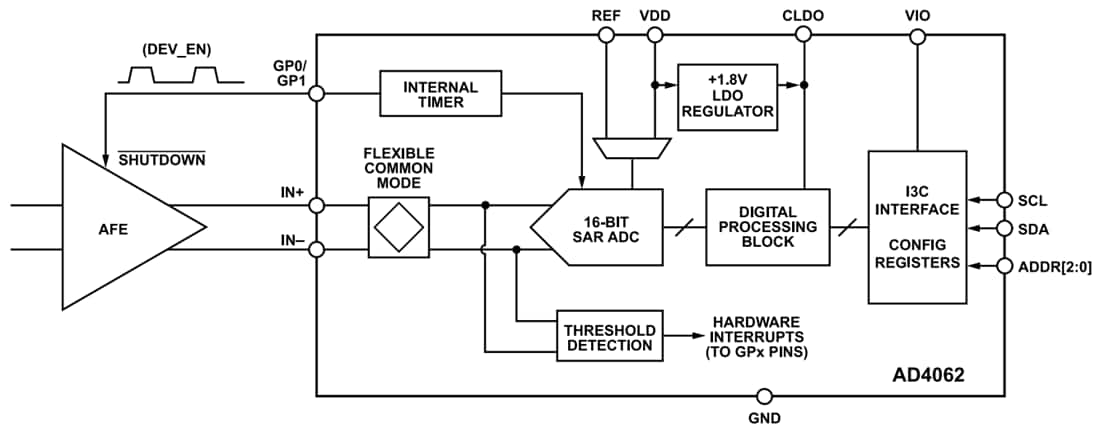

功能框图
发布日期: 2025-08-25
| 更新日期: 2025-09-03
