Analog Devices Inc. AD4080差分SAR ADC
Analog Devices的AD4080差分SAR ADC是高速、20位、低噪声、低失真、易驱动的逐次接近寄存器 (SAR) 模数转换器 (ADC)。在信号频率超过1MHz时，AD4080仍能保持高性能（信号与噪声和失真 (SINAD) 比率>90dBFS），使其适用于能够运行各种精密、宽带的数据采集应用。对于不需要AD4080最低延迟的应用，可以通过应用过采样以及集成数字滤波和抽取来减少噪声和降低输出数据速率，从而简化输入抗混叠滤波器的配置。
AD4080易于驱动可降低信号链复杂性和功耗，同时提高通道密度和选择配套元件的灵活性。该ADC的输入结构设计用于最大限度地降低输入相关信号电流，减少转换器引起的稳定伪影。连续采集架构支持在整个转换周期内建立稳定，与其他高速数据转换器相比，降低了ADC驱动器稳定和带宽要求。
ADI AD4080集成了多个可简化数据转换器集成的元件：低漂移基准缓冲器、用于开发ADC内核和数字接口电源轨的低压差 (LDO) 稳压器，以及可显著降低数字主机负载的16K结果数据先入先出 (FIFO)。此外，封装中集成了关键电源和基准去耦电容器，以确保最佳性能，简化印刷电路板 (PCB) 布局并减少整体解决方案占位面积。
特性
- 高性能
- 吞吐量为40MSPS，转换延迟为46.25ns
- INL：±4ppm（典型值），±8ppm（最大值）
- SNR/THD
- fIN = 1kHz时为93.6dB（典型值）/-110dB（典型值）
- f IN = 1MHz时为93.5dB（典型值）/-104dB（典型值）
- -167.6dBFS/Hz的噪声频谱密度
- 20位分辨率，无失码
- 低功率，79.3mW时典型值为40MSPS，正弦波输入-0.5dBFS
- 易于驱动，全差分输入
- 差分输入范围：6Vp-p
- 连续信号采集
- 线性化，5μA/MSPS输入电流
- 集成式低漂移基准缓冲器和去耦
- 集成VCM生成
- 数字特性和数据接口
- 来自FIFO的转换结果，16K采样深度
- 数字平均滤波器，抽取高达210
- SPI配置
- 可配置数据接口
- 单通道、DDR、串行LVDS、每通道800MBPS
- 双通道、DDR、串行LVDS、每通道400MBPS
- 单/四通道SPI数据接口
- 封装
- 49焊球、5mm x 5mm CSP_BGA、0.65mm脚距
- 集成电源去耦电容器
- 工作温度范围：-40°C至+85°C
应用
- 数字成像
- 细胞分析
- 光谱
- 自动化测试设备
- 高速数据采集
- 数字控制环路，环路中的硬件
- 电能质量分析
- 源测量单元
- 电子和X射线显微镜
- 雷达液位测量
- 无损测试
- 预测性维护和结构健康

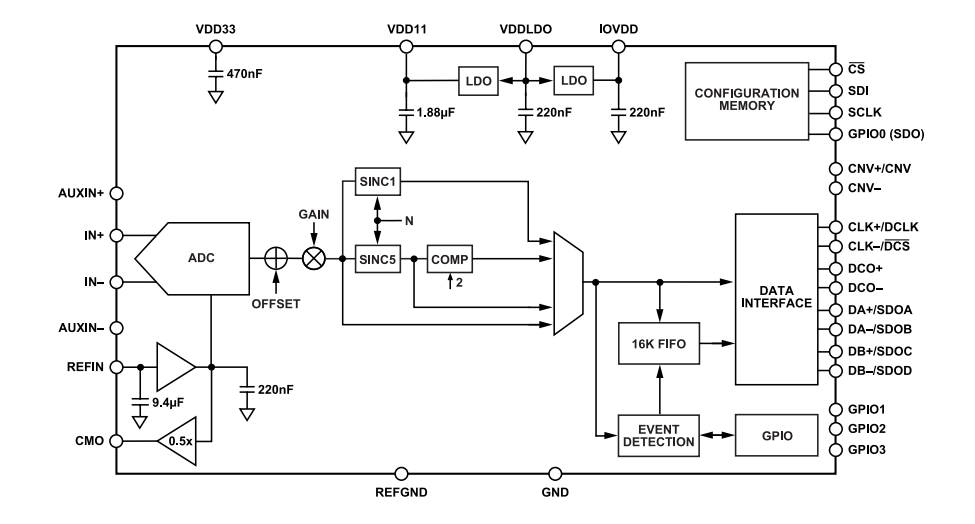

功能框图
