Analog Devices Inc. AD4630-24/AD4632-24双通道24位SAR ADC

Analog Devices Inc. AD4630-24/AD4632-24双通道24位SAR ADC具有同步采样、Easy Drive™ 以及2MSPS或500kSPS特性。该ADC 可确保最大 ±0.9ppm INL，在24位时无失码。AD4630-24/AD4632-24可在-40°C至+125°C范围内实现无与伦比的精度。

特性

  • 性能卓越
    • 吞吐量：每通道2MSPS (AD4630-24) 或500kSPS (AD4632-24) （最大值）
    • 最大INL ±0.9ppm，温度范围：-40°C至125°C
    • SNR典型值：105.7dB
    • THD：−127dB（典型值）
    • NSD −166dBFS/Hz（典型值）
  • 低功耗
    • 每通道15mW（2MSPS时）
    • 500kSPS时每通道5mW
    • 10kSPS时每通道1.5mW
  • 易于驱动的功能可降低系统复杂性
    • 低输入电流：0.6μA（直流输入，2MSPS时）
    • 宽输入共模范围：-（1/128）×VREF 至+ (129/128)× VREF
  • 灵活外部参考电压范围：4.096 V至5 V
    • 精确集成参考缓冲区，带2μF旁路 电容器
  • 可编程模块平均滤波器，高达216抽取
    • 扩展采样分辨率达30位
    • 超范围和同步位
  • Flexi-SPI数字接口
    • 每通道1、2或4个SDO通道，可实现更慢的SCK
    • 回波时钟模式简化了数字隔离器的使用
    • 兼容1.2V至1.8V逻辑
  • 7mm × 7mm 64焊球CSP_BGA封装，带内部电源 和参考电容器，有助于减少系统占位面积

应用

  • 自动测试设备
  • 数字控制环路
  • 医疗仪器
  • 地震学
  • 半导体制造
  • 科研仪器

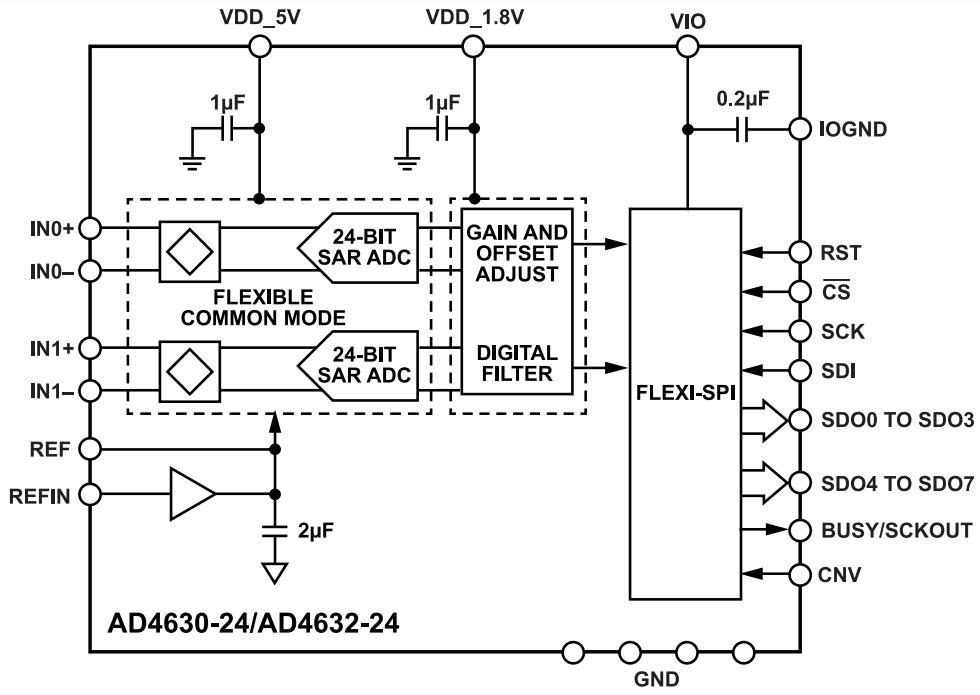

框图

框图 - Analog Devices Inc. AD4630-24/AD4632-24双通道24位SAR ADC
发布日期: 2022-08-29 | 更新日期: 2025-01-28
