Analog Devices Inc. AD5674和AD5674R 12位16通道nanoDAC+
Analog Devices Inc. AD5674和AD5674R 12位16通道nanoDAC+是低功耗缓冲电压输出数模转换器。AD5674R型号包含2.5V、2ppm/°C内部基准，默认被启用。AD5674需要外部基准。这些DAC具有50MHz串行外设接口 (SPI)，带回读或菊花链。它们均采用2.7V至5.5V单电源供电，设计时保证了单调性。AD5674和AD5674R内置一个上电复位 (POR) 电路，确保DAC输出上电至零电平或中量程，直到有效的写操作为止。这些器件还设有掉电模式，可将电流消耗降至2μA。Analog Devices Inc. AD5674和AD5674R采用紧凑的28引脚引线框芯片级封装 (LFCSP)，符合RoHS指令。
特性
- 高性能
- TUE：±0.14% FSR（最大值）
- 失调误差：±1.5mV（最大值）
- 增益误差 (TUE)：最大值为FSR的±0.06%
- 2.5V低漂移电压参考温度系数：2ppm/°C（仅AD5674R）
- 短路电流：40mA
- 宽工作范围
- 温度范围：-40°C至+125°C
- 电源范围：2.7V至5.5V
- 简化执行
- 用户可选增益为1或2（增益引脚）
- 1.8V逻辑兼容
- 50MHz串行外设接口 (SPI)，带回读或菊花链
- 封装类型：LFCSP-28
- 尺寸：4mm × 4mm
- 符合RoHS指令
应用
- 光学收发器
- 基站功率放大器
- 工业自动化
- 数据采集系统
- 过程控制
- 可编程逻辑控制器 (PLC)
- 输入/输出卡

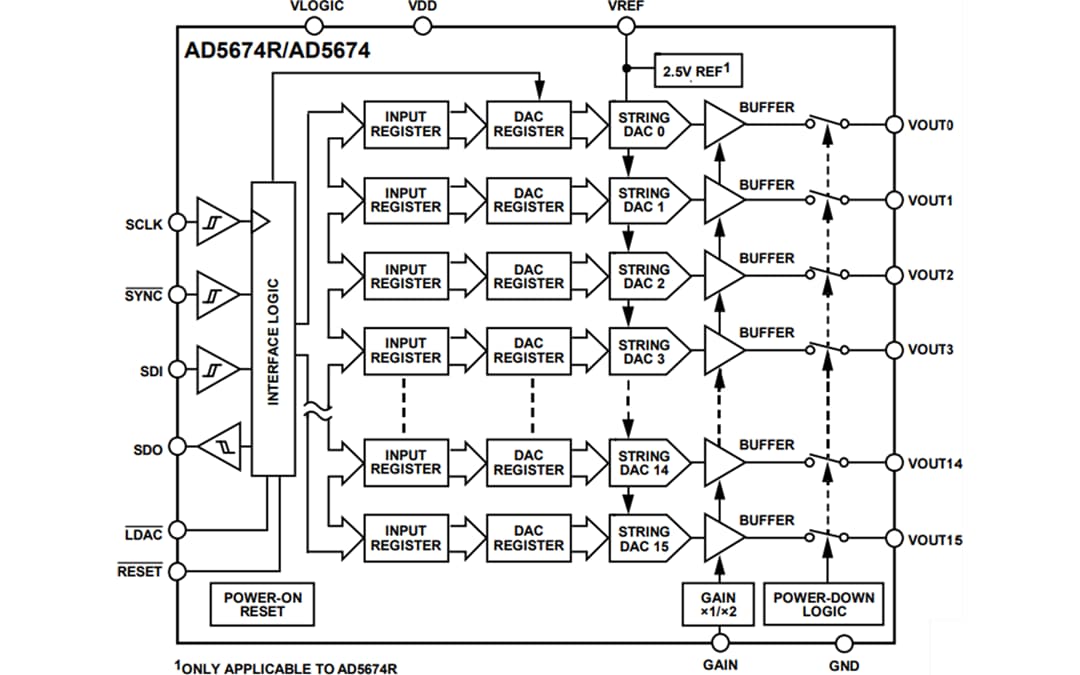

框图
