Analog Devices Inc. AD849x精密热电偶放大器
Analog Devices AD849x精密热电偶放大器具有冷结补偿功能，它将冰点基准与预校准放大器相结合，可直接利用热电偶信号产生高电平 (5mV/°C) 输出。AD849x既可用作独立温度计，也可用作使用固定或远程设定点控制的开关输出设定点控制器。这些器件可以通过偏置基准输入来测量0°C以下的温度。另外，AD849x还可以采用单端电源（低于3V）供电。
为使自热效应最小，无负载的AD849x的总电源电流典型值为180μA，但它也能向负载提供超过±5mA的电流。AD8494和AD8496通过激光晶圆调整进行预校准，与J型（铁-康铜）热电偶的特性相匹配。AD8495和AD8497经过激光调整，与K型（铬镍-铝镍）热电偶的特性相匹配。
AD8494/AD8495/AD8496/AD8497支持宽电源电压范围。在5V单电源下，5mV/°C输出使这些器件可以覆盖近1000度的热电偶温度范围。这些器件还可以采用3V电源，从而直接连接低电源电压ADC。AD849x放大器也可以采用高达36V的电源供电，以支持要求宽共模输入范围的工业系统。
其他产品亮点包括，这些器件是完整、精密、通过激光晶圆调整的热电偶信号调理系统，采用单一IC封装。AD849x采用灵活的引脚分配，因此可用作设定点控制器或独立的摄氏温度计。加固型输入可以承受4kV ESD，并提供高达VS ± 25V的过压保护 (OVP)，而差分输入则可以抑制热电偶引脚上的共模噪声。
AD8494是一款完整的J型0°至50°范围热电偶放大器，集成冷结补偿功能。
特性
- 低成本、简单易用
- 针对J型或K型热电偶预调整
- 内部冷结补偿
- 高阻抗差分输入
- 独立的5mV/°C温度计
- 基准引脚提供失调电压调整功能
- 热电偶断开检测
- 激光晶圆调整至1°C初始精度和0.025°C/°C环境温度抑制
- 低功耗：<1mW (VS = 5V)
- 宽电源范围
- 单电源：2.7V至36V
- 双电源：±2.7V至±18V
- 小型8引脚MSOP
应用
- J型或K型热电偶温度测量
- 设定点控制器
- 摄氏温度计
- 通用冷端补偿器
- 白色家电（烤箱、炉灶）温度测量
- 废气温度检测
- 催化转换器温度检测
视频
应用笔记

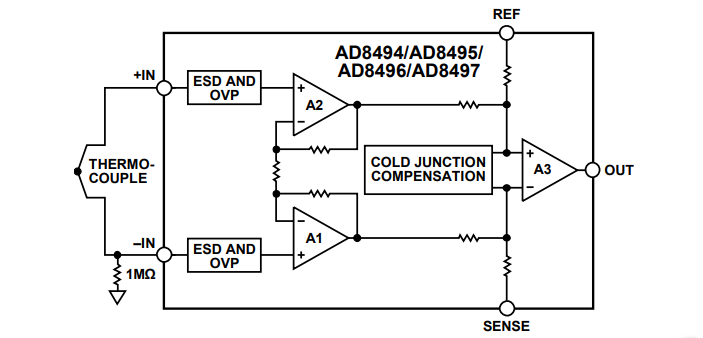

框图
