Analog Devices Inc. AD9166-FMC-EBZ评估板

Analog Devices Inc. AD9166-FMC-EBZ评估板连接ADS7-V2EBZ模式发生器，用于快速评估高速AD9166矢量信号发生器。ADS7-V2EBZ板可自动格式化信号数据，并通过JESD204B链路将其发送到评估板，从而简化器件评估。AD9166-FMC-EBZ评估板由通过ADS7-V2EBZ提供的现场可编程门阵列 (FPGA) 夹层卡 (FMC) 电源供电。配备AD9166信号发生器的AD9166-FMC-EBZ评估板非常适合用于仪器仪表、电子战、宽带通信系统和负载振荡器驱动器。

资源

  • 仅通过单一连接轻松评估AD9166矢量信号发生器IC
  • 连接ADS7-V2EBZ模式发生器，进行快速评估
  • 可以基于HMC7044和ADF4372进行多种板载时钟配置
  • 集成板载电源和电源排序器

应用

  • Instrumentation
    • Automated test equipment
    • Electronic test and measurement
    • Arbitrary waveform generators
  • Broadband communications systems
  • Electronic warfare
    • Radars
    • Jammers
  • Local oscillator drivers

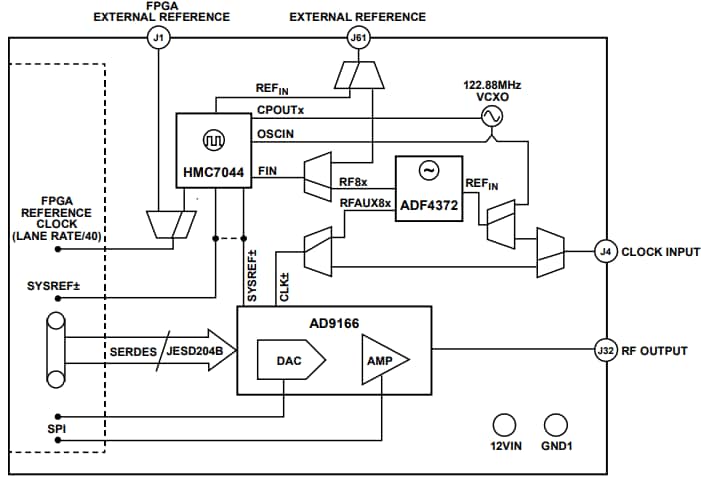

框图

框图 - Analog Devices Inc. AD9166-FMC-EBZ评估板

Resources

发布日期: 2020-08-26 | 更新日期: 2024-11-04
