Analog Devices Inc. ADA4620-1/-2精密JFET运算放大器

Analog Devices Inc.  ADA4620-1和ADA4620-2精密JFET运算放大器是36V、低噪声和低偏移漂移运算放大器，采用8引线SOIC_N封装。这些设备既能提供高速、高精度的参数，又能扩展工作范围和温度。这些规格使ADA4620器件成为数据采集 (DAQ) 系统中前端放大器或具有高输入阻抗的跨阻抗放大器 (TIA) 电路的最佳选择。ADA4620运算放大器的单个功耗仅为1.3mA，提供16.5MHz的增益带宽积、32V/μs 的转换速度和5.1nV/√Hz的宽带噪声。这些运算放大器在0.1Hz至10Hz范围内噪声为225nVp-p，具有负电源输入电压范围和轨至轨输出摆幅。

ADA4620-1/-2 JFET运算放大器是高DC精度和AC性能的理想选择。这些JFET运算放大器的工作温度范围为-40°C至125°C，双电源范围为±2.25V至±18V，单电源范围为4.5V至36V。典型应用包括跨阻抗放大器、电子测试和测量、科学和现场仪器、半导体测试、数据采集系统和高阻抗传感器。

特性

  • ±30μV低失调电压（典型值）
  • ±0.32μV/°C低失调电压漂移（典型值）
  • ±0.8pA（典型值），最大±5pA低输入偏置电流
  • 225nVP-P，0.1Hz至10Hz低1/f噪声（典型值）
  • 5.1nV/√Hz @1kHz电压噪声密度（典型值）
  • 16MHz增益带宽积（典型值）
  • 32V/μs高转换速度（典型值）
  • -148dB @1kHz低THD（典型值）
  • 1.3mA每个放大器的低供电电流（典型值）
  • 无反相
  • 宽电源范围：
    • 单电源：4.5 V到36 V
    • 双电源：±2.25 V至±18 V
  • 单位增益稳定
  • 扩展的高输入共模范围
    • (V+) -4.4V < VCM ≤ (V+)
  • 多种通道选项：
    • ADA4620-1单通道
    • ADA4620-2双通道

应用

  • 跨阻抗放大器 (TIA)
  • 电气测试与测量
  • 科学和野外仪器
  • 半导体测试
  • 数据采集系统
  • 高阻抗传感器

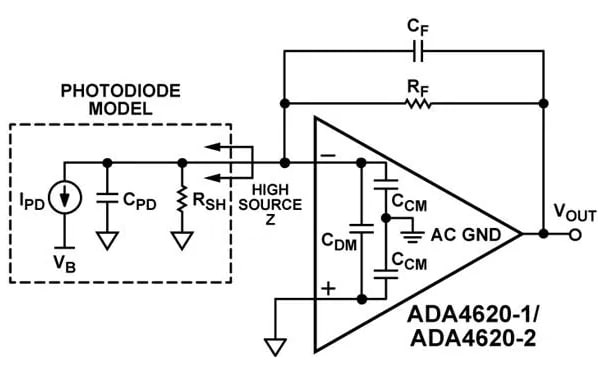

典型应用图

应用电路图 - Analog Devices Inc. ADA4620-1/-2精密JFET运算放大器
