Analog Devices Inc. ADA4841轨至轨输出放大器
Analog Devices Inc. ADA4841轨至轨输出放大器是一款统一增益的稳定、低噪声和失真、轨至轨输出放大器，最大静态电流为1.5mA。尽管功耗低，但该放大器具有2.1nV/√Hz低宽带电压噪声性能和1.4pA/√Hz电流噪声，以及出色的无杂散动态范围 (SFDR)：100kHz时为−105dBc。该放大器1/f噪声低，在10Hz时为7nV/√Hz和13pA/√Hz，以在较低频率维持低噪声环境。
Analog Devices Inc. ADA4841（ADA4841-1和ADA4841-2）的输出到各轨的摆幅不到50mV。输入共模电压范围可向下扩展至负电源。ADA4841可驱动高达10pF的最小峰值的容性负载。ADA4841提供了支持高效出现的16位至18位模数转换器所需的性能。它非常适合用于便携式仪器仪表、高通道数、工业测量和医疗应用。ADA4841非常适合用于驱动AD7685/AD7686（16位PulSAR模数转换器）。
ADA4841封装采用符合RoHS指令的引线表面处理。该放大器额定在工业温度范围内工作，即−40°至+125°C。
特性
- 低功耗：1.1mA/amp
- 低宽带噪声
- 2.1nV/√Hz
- 1.4pA/√Hz
- 低1/f噪声
- 7nV/√Hz（10Hz时）
- 13pA/√Hz（10Hz时）
- 低失真：−105dBc（100kHz，VO=2Vp-p时）
- 高速
- 80MHz，−3dB带宽 (G = +1)
- 12V/μs转换率
- 0.1%建立时间：175ns
- 低失调电压：0.3mV（最大值）
- 轨到轨输出
- 掉电
- 宽电源电压范围：2.7V至12V
应用
- 低功耗、低噪声信号处理
- 电池供电仪器仪表
- 16位PulSAR® ADC驱动器

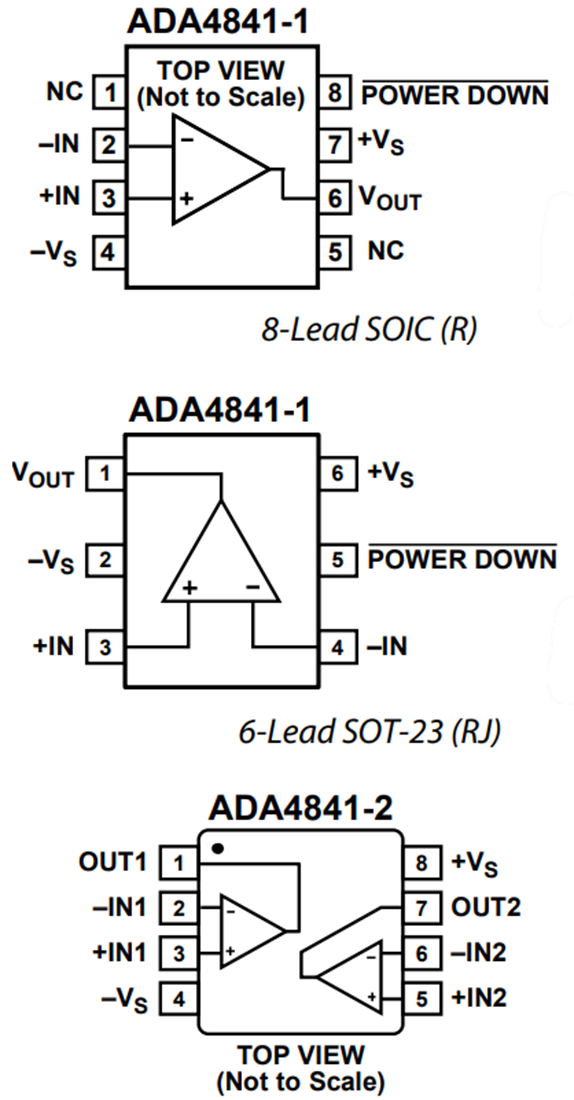

连接图
