Analog Devices Inc. ADAF1080磁场传感器
Analog Devices ADAF1080磁场传感器将集成信号调理与AMR传感器和信号调理放大器相结合。这些单轴、高精度磁场传感器具有电气失调消除功能、集成诊断功能以及模数转换器 (ADC) 驱动器，可精确测量高达±8mT磁场。
ADI ADAF1080传感器在单一封装中集成了两个裸片、一个AMR传感器和一个特定应用IC (ASIC)。该器件的精密放大输出信号与传感器敏感轴沿线的磁场强度成正比。输出电压与电源电压成比例，共模电压为外部VSET输入引脚上设置的电压的一半。该传感器的磁性方向可通过集成的反位线圈来定义，该线圈可用于在出现恒定磁场时进行电气失调消除。可以使用集成诊断线圈进行诊断，以测量系统增益或检测磁饱和事件。
ADAF1080采用带裸露焊盘的20引脚LFCSP封装。
特性
- 单轴、高精度、AMR磁场传感器
- 检测磁场轴上的最大磁场强度，可实现高达±8mT线性运行
- 6nT/√Hz输出噪声（噪声密度磁场等效）
- 动态范围>100dB
- 反位线圈，用于校准整个寿命和温度范围内的电气偏移
- 温度补偿电压
- 集成精密仪表放大器
- 高达2.2MHz带宽（增益=20时）
- 可编程斩波，用于精密测量
- 针对宽带宽应用的同步特性
- 比例输出能力，可提高PSRR
- 1.8V至5V ADC范围内的可编程增益
- 模拟输出，优化用于驱动ADC
- 易于使用的功能
- 宽和用户可选的输出共模电压
- 集成电气失调消除
- 集成的诊断
- 温度范围：-40°C至+125°C
- 电源电压范围：4.5V-5.5V
- 采用带裸露焊盘的20引脚LFCSP封装
应用
- 隔离式和无接触电流检测
- 手持式电流钳位器
- 电机控制电流检测
- 交流和直流电源应用
- 精密磁场感测应用
- 精密线性编码器
- 低噪声精密磁力计

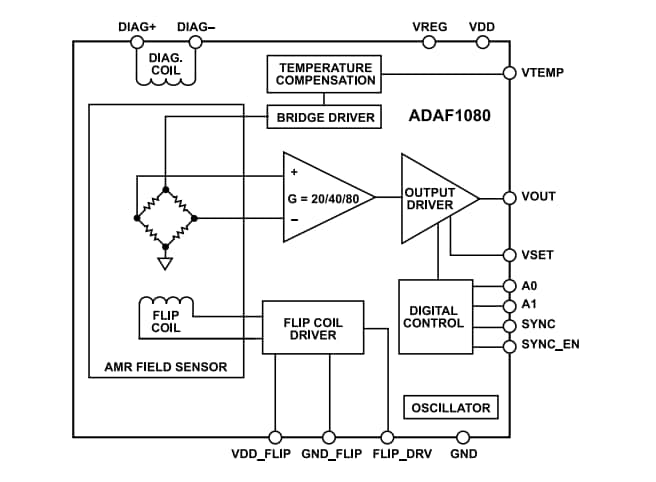

框图
