Analog Devices Inc. ADAQ7769-1 24位数据采集（DAQ）μModule®
Analog Devices ADAQ7769-1 24位精密数据采集 (DAQ) μModule® 是一款将信号调理、转换和处理模块集成在一个系统级封装 (SiP) 设计中的系统。这种设计能够实现高度紧凑、高性能的精密DAQ系统的快速开发。
ADAQ7769-1 支持宽范围单端输入信号，最大单极性范围为0V至+24V或0V至-24V，双极性范围为±16V，其灵活性取决于PGA电源电压。ADAQ7769-1具有八个可编程二进制PGA增益设置和三个引脚可选AAF增益设置，可提供额外的系统动态范围，并在输入信号振幅较低的情况下改善信号链噪声性能。输入信号完全缓冲，典型输入偏置电流仅为1pA。该功能可轻松实现输入阻抗匹配，并使ADAQ7769-1能够直接对接高输出 阻抗的传感器。
Analog Devices ADAQ7769-1的工作温度范围为-40°C至+105°C。它采用12mm x 6mm、84球BGA封装，球间距为0.8mm，非常适合用于多通道应用。该器件的占位面积比使用分立器件的相同解决方案小十一倍。
特性
- 高集成度数据采集解决方案
- 宽输入共模范围，最大单极性输入范围为+24V或-24V
- 提供8种可编程二进制增益选项，增益范围为1V/V至128V/V
- 三种可通过引脚选择的AAF增益选项：G = 1V/V、0.364V/V、0.143V/V
- 四阶AAF具有最大平坦度和线性相位，具备完整的混叠抑制和90dB的典型抑制能力
- 出色的器件间相位匹配和漂移
- 结合精密AC和DC性能
- 系统总动态范围高达136dB
- 1kHz输入音调下典型THD为-113dB，总增益 = 1
- 总增益 = 1时，典型DC CMRR为81dB
- +25°C时，输入偏置电流为1pA（典型值）
- INL：±3.3 ppm（典型值）
- 增益漂移：5 ppm/°C（最大值）
- 在20KHz频率下，设备间相位失配最大值为±0.5°
- 支持输出数据速率、滤波器类型和延迟的可编程配置，并提供线性相位数字滤波器选项
- 宽频低纹波FIR滤波器（256kSPS，110kHz最大输入带宽）
- Sinc5滤波器（1.024MSPS，208.9kHz最大输入带宽，4µS最大群延迟）
- Sinc3滤波器（50/60Hz抑制）
- 集成LDO
- 内置电源去耦电容器
- 通过引脚绑定或SPI接口进行配置
- 数字接口针对隔离应用进行了优化
- 诊断检查机制套件
- 工作温度范围：-40 °C至+105 °C
- 采用12.00mm × 6.00mm 84球CSP_BGA封装，球间距为0.80mm，与分立解决方案相比，封装尺寸缩小了11倍
应用
- 通用输入测量平台
- 电气测试和测量
- 声音和振动、声学和材料科学研究与开发
- 控制和硬件回路验证
- 状态监测，用于预测性维护
- 音频测试

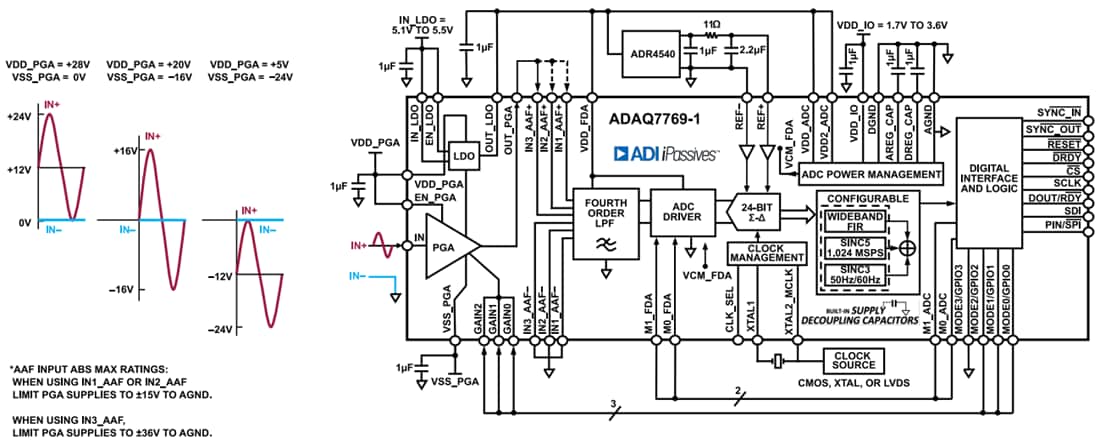

功能框图
