Analog Devices Inc. ADES1830/ADES1831 16通道电池监视器
Analog Devices ADES1830/ADES1831 16通道电池监视器最多可测量16节串联电池电芯。在整个温度范围内，这些器件的使用寿命总测量误差 (TME) 小于2mV（对于ADES1830）以及小于5mV（对于ADES1831）。 <><这些多电池器件的测量输入范围为-2v至+5.5v，适用于大多数电池化学应用，并可测量总线电压。两个独立的模拟-数字转换器 (adc)="" 可同时并冗余地测量所有电芯。以4.096="" mhz采样率连续操作adc可减少外部模拟滤波并获得无混叠的测量结果。后续可编程无限脉冲响应="" (iir)="" 滤波器可提供更高的降噪效果。="">
Analog Devices ADES1830/ADES1831 16通道电池监视器可由隔离电源或电池组供电。此系列产品包括被动平衡功能，具有单独的脉宽调制 (PWM) 占空比控制，每节电芯的放电电流可达300mA。其他特性包括多达九个通用输入/输出、一个板载5V稳压器和睡眠模式，其中电流消耗降低到4μA 。可将多个器件串联连接，从而同时监控长而高压的电池串。
特性
- 最多可测量16节电池电芯
- 最大使用寿命TME：±1.8mV (ADES1830)、±5mV (ADES1831)（每节电池3.3V，-40°C至+105°C）
- 对电芯电压进行同步、连续测量
- 内置式isoSPI
- 2 Mbps隔离式串行通信
- 它使用一根双绞线，每段长达20米
- 低EMI易感性和辐射
- 双向，用于断开保护
- 电容器或变压器耦合
- 可配置集成低通滤波器
- 高压电池组可堆叠架构
- 耐热插拔，无需外部保护
- 无源单元平衡，每通道高达300mA，具有可编程PWM
- 最多9个通用模拟输入或数字I/O
- 温度或其他传感器输入
- 可配置为I2C或SPI控制器
- 休眠模式电源电流为4μA
- 母线配置
应用
- 公用事业储能
- 商业和工业储能
- 住宅储能
- 备用电池系统
视频

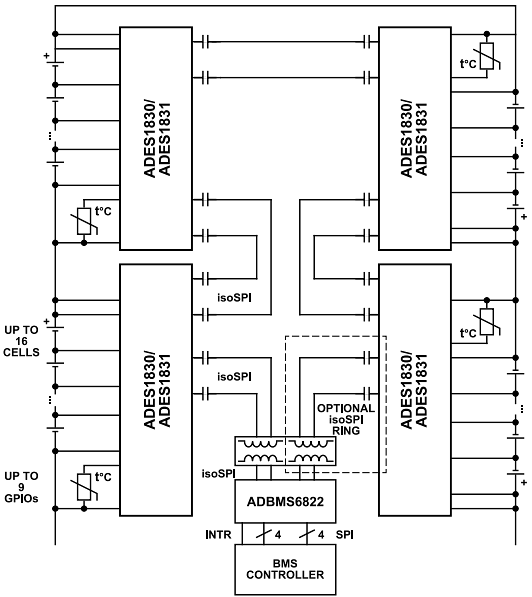

典型应用电路
