Analog Devices Inc. ADF5902 24GHz雷达发射器

Analog Devices Inc. ADF5902 24GHz雷达发射器是一款单片微波集成电路 (MMIC)，设有片上24GHz压控振荡器 (VCO)。VCO设有小数N频率合成器（具有波形生成功能）、可编程网格阵列（PGA）和用于雷达系统的双发射器通道。片上VCO可为两个发射器通道和本地振荡器 (LO) 输出生成24GHz信号。每个发射器通道均包含一个功率控制电路， 以及一个片上温度传感器。

通过简单的四线串行外设接口 (SPI) 实现对片上寄存器的所有控制。

ADF5902采用紧凑的32引脚5mm × 5mm LFCSP封装。

特性

  • 24GHz至24.25GHz VCO（工业、科学和医疗 (ISM) 射频频段）
  • 双通道24GHz功率放大器，输出为8dBm
  • 单端输出
  • 具有静音功能的 2 通道复用输出
  • 可编程输出功率
  • LO输出缓冲区
  • 射频频率范围：24GHz至24.25GHz
  • 功率控制检波器
  • 辅助8位ADC
  • 高速和低速FMCW斜坡生成
  • 25位固定模数可实现亚赫兹频率分辨率
  • PFD频率高达110MHz
  • 归一化相位噪底为−222dBc/Hz
  • 可编程电荷泵电流
  • ±5°C温度传感器
  • 4线SPI
  • ESD性能
    • HBM：2000V
    • CDM：250V
  • 符合汽车应用要求

应用

  • 汽车雷达
  • 工业雷达
  • 微波雷达传感器

框图

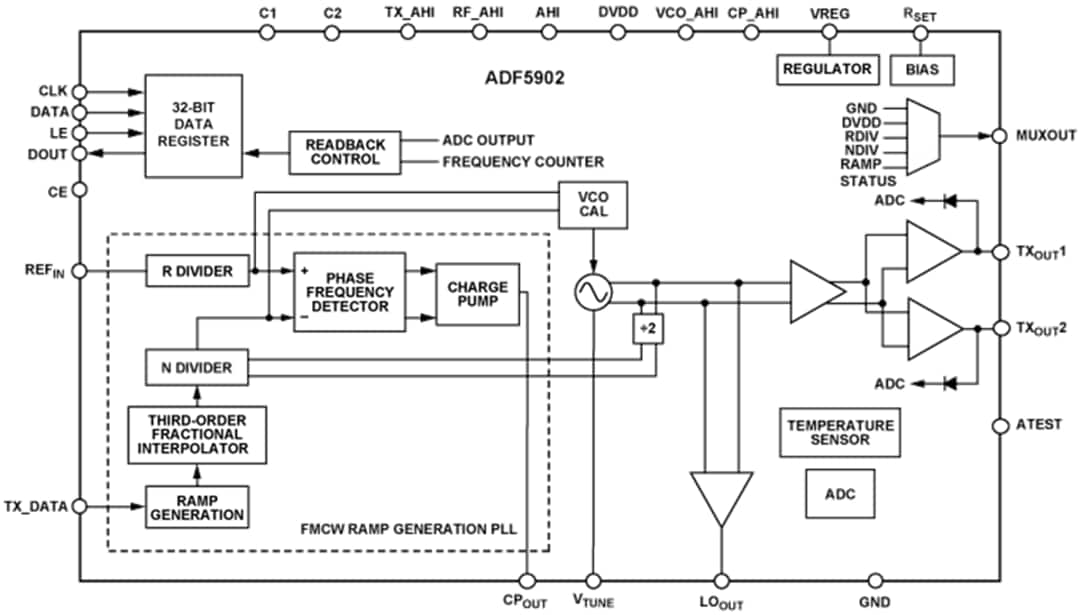

框图 - Analog Devices Inc. ADF5902 24GHz雷达发射器

引脚配置

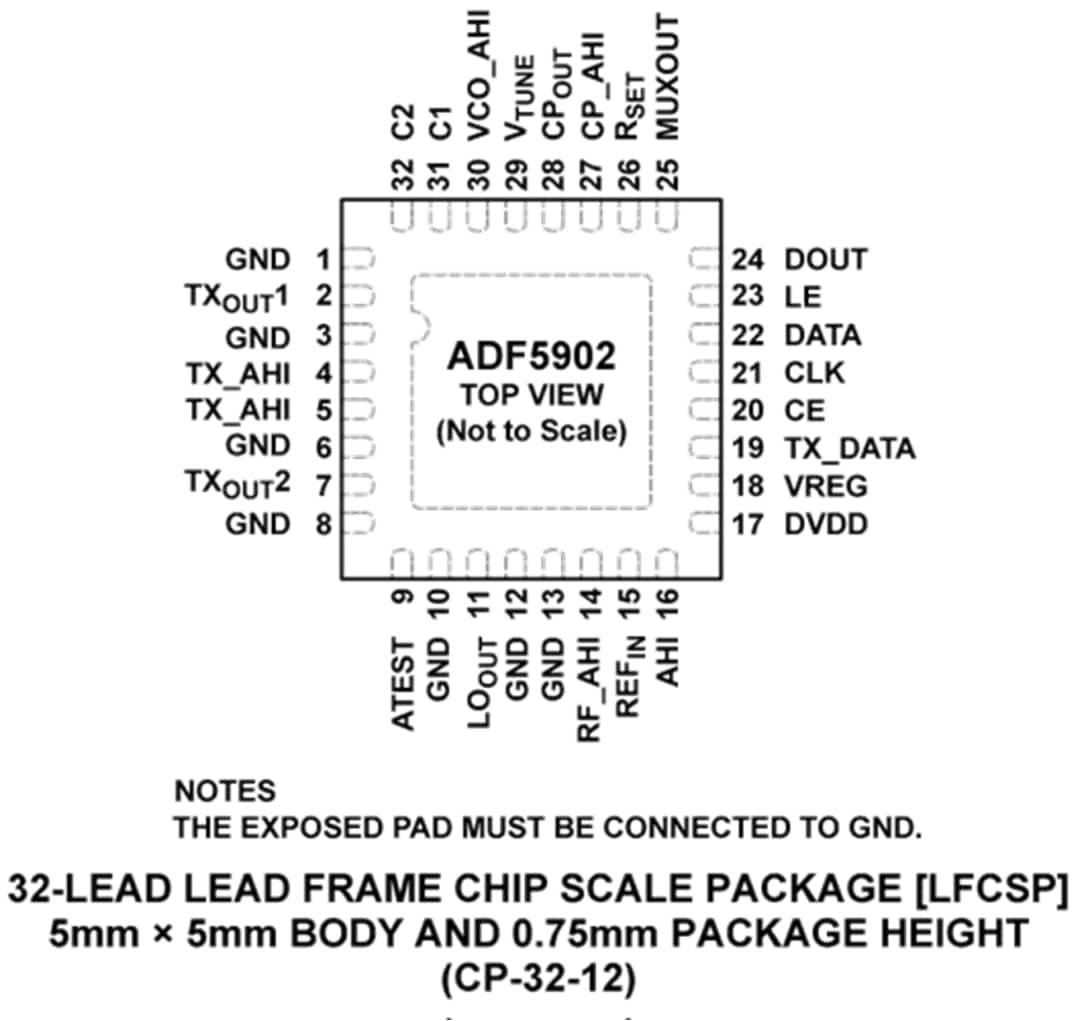

机械图纸 - Analog Devices Inc. ADF5902 24GHz雷达发射器
发布日期: 2019-01-25 | 更新日期: 2023-07-31
