Analog Devices Inc. ADG1211 iCMOS®四通道SPST开关

Analog Devices Inc. ADG1211 iCMOS®四通道单片SPST开关是单片CMOS器件，包含四个独立可选的开关，设计采用工业CMOS (iCMOS) 工艺。iCMOS是将高压CMOS与双极技术相结合的模块化制造工艺。ADG1211开关包含四个独立的单刀单掷 (SPST) 开关，开关在适当的控制输入上通过逻辑0打开。该系列开关具有1pF关断电容、2.6pF导通电容、33V VDD至VSS电源范围、120Ω导通电阻以及-40°C至125°C工作温度范围。典型应用包括自动测试设备、数据采集系统、电池供电系统、采样保持系统、音频信号路由、视频信号路由和通信系统。

特性

  • 低电容
  • 低电荷注入
  • 轨到轨操作
  • 减小了封装尺寸
  • 提升了性能
  • 四个独立的单刀单掷 (SPST) 开关

规范

  • 关段电容：1pF
  • 导通电容：2.6pF
  • 电源范围：33V VDD至VSS
  • 导通电阻：120Ω
  • 工作温度范围：-40°C至125°C
  • 无需VL电源
  • 3V逻辑兼容输入
  • 结温：150°C
  • 存储温度范围：-65°C至+150°C

应用

  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 音频信号路由
  • 视频信号路由
  • 通信系统

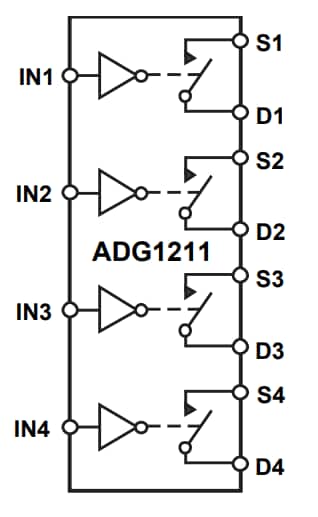

框图

框图 - Analog Devices Inc. ADG1211 iCMOS®四通道SPST开关
发布日期: 2022-03-03 | 更新日期: 2022-03-16
