Analog Devices Inc. ADGM1001/ADGM1002/ADGM1003 SPDT MEMS开关
Analog Devices Inc. ADGM1001/ADGM1002/ADGM1003 SPDT MEMS开关采用ADI的微机电系统 (MEMS) 开关技术制造而成。该技术可实现小尺寸、宽射频带宽、高线性度、低插入损耗、工作频率可低至0Hz/直流的开关。因此非常适合用于各种RF和精密设备开关需求。该器件采用24引脚、5.00mm × 4.00mm × 0.90mm、平面网格阵列 (LGA) 封装。
特性
- ADGM1001直流至34GHz
- ADGM1002直流至20GHz
- ADGM1003直流至16GHz
- 插入损耗 (ADGM1001)
- 18GHz时为0.8dB（典型值）
- 34GHz时为1.5dB（典型值）
- IIP3 76dBm（典型值）(ADGM1001)
- 最大射频功率：33dBm (ADGM1001)
- 导通电阻：3.4Ω（典型值）
- 最大直流电流：200mA (ADGM1001)
- 启动寿命：最少1亿次
- 导通开关时间 (tON) ：200 µs（典型值）
- 集成3.3V驱动器，通过并行和SPI实现简单控制
- 独立控制开关
- 集成了无源元件，节约空间
- 小型5.00mm × 4.00mm × 0.90mm、24引脚LGA封装
- 温度范围：-40°C至+85°C
应用
- ATE负载和探针板
- 直流和高速环路回测
- 继电器替代方案
- 可重配置的滤波器和衰减器
- 军用和微波无线电
- 蜂窝基础设施：5G 毫米波
- 支持数字标准：PCIe Gen4/Gen5/Gen6、USB 3和USB 4，以及PAM 4

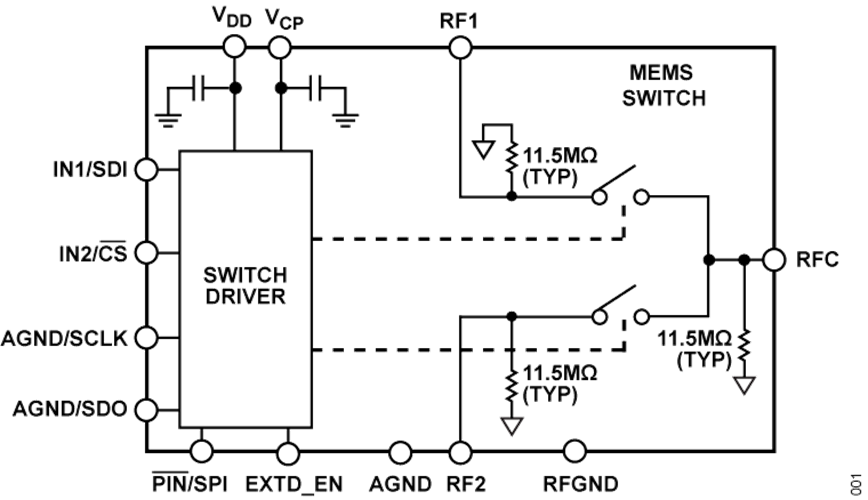

框图
