Analog Devices Inc. ADGM1121 0Hz/直流至18GHz DPDT MEMS开关IC
Analog Devices ADGM1121 0Hz/直流至18GHz DPDT MEMS开关IC是宽带、双刀双掷 (DPDT) 开关，采用Analog Devices的微机电系统 (MEMS) 开关技术制造而成。该技术可实现小尺寸、宽射频带宽、高线性度和低插入损耗开关，工作频率低至0Hz/直流。Analog Devices ADGM1121 MEMS开关IC采用24引脚、5mm x 4mm x 1mm焊盘栅格阵列 (LGA) 封装。得益于以上特性，ADGM1121非常适合用于各种射频和精密设备开关需求。集成驱动器芯片产生高电压以静电驱动开关，然后可通过并行接口和串行外设接口 (SPI) 进行控制。所有开关均可独立控制。
特性
- 频率范围：直流至18GHz
- 高比特率能力：高达64Gbps
- 插入损耗低
- 0.5 dB（8 GHz时典型值）
- 1.0 dB（16 GHz时典型值）
- 73dBm（典型值）的高三阶互调截点 (IIP3) 输入
- 较高的射频功率处理能力：33dBm（最大值）
- 导通电阻：1.9Ω（典型值）
- 高直流电流处理能力：200mA
- 高开关周期数：10000万次（最小值）
- 快速开关时间：200μs（典型值）
- 集成3.3V驱动器，可通过并行接口和SPI进行简单控制
- 节省空间的集成无源器件，包括去耦和分流电阻器
- 小型5mm × 4mm × 1mm、24引脚塑料封装
- 温度范围：-40 °C至+85 °C
应用
- ATE负载和探针板
- 带高速环回测试的直流
- 高速SerDes、PICe Gen4/5、USB4和PAM4
- 继电器替代方案
- 可重新配置滤波器/衰减器
- 军用和微波无线电
- 5G毫米波蜂窝基础设施

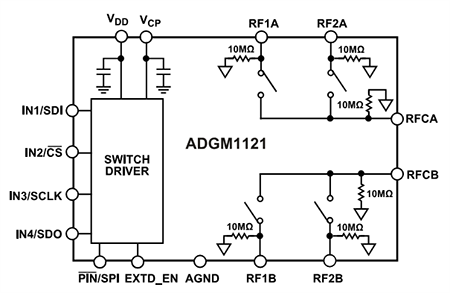

功能框图
