Analog Devices Inc. ADGS1408/ADGS1409评估板

Linear Technology/Analog Devices ADGS1408/ADGS1409评估板设计用于评估ADGS1408/ADGS1409多路复用器的运行情况。ADGS1408/ADGS1409是通过串行外设接口 (SPI) 控制的低RON 8:1/双4:1多路复用器。可以采用菊花链模式将ADGS1408/ADGS1409器件连接在一起，以使用最少的数字线路实现多器件配置。

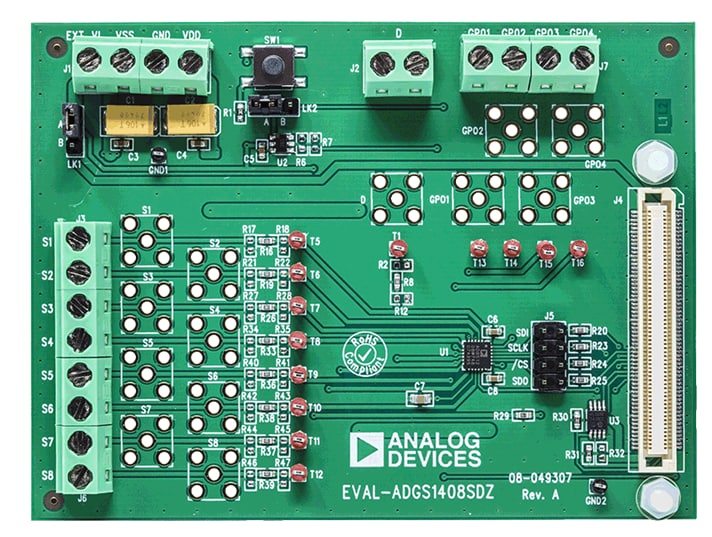

EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZ由EVAL-SDP-CB1Z系统演示平台 (SDP) 控制。ADGS1408/ADGS1409多路复用器位于评估板的中心，设有接线螺丝端子来连接各源极引脚和漏极引脚。其中三个螺丝端子为器件供电，可选的第四个螺丝端子可帮助用户获得定义的数字逻辑电源电压。数字逻辑电源电压也可由SDP-B板提供。
