Analog Devices Inc. ADGS1414D八通道SPST开关
Analog Devices Inc. ADGS1414D八通道SPST开关设有八个独立开关，由串行外设接口 (SPI) 控制。SPI具有许多错误检测特性，包括循环冗余校验 (CRC) 错误检测、无效的读取/写入地址检测和SCLK计数错误检测。
ADI ADGS1414D SPST开关支持菊花链连接多个器件，菊花链模式可以用极少的数字线路实现多个器件的配置。通过ADGS1414D路由数字信号和电源进一步提高了通道密度。ADGS1414D集成了许多无源元件，无需外部元件。
ADGS1414D开关在两个方向上的导电性能相同，每个开关的输入信号范围可扩展至电源电压范围。因此，ADGS1414D非常适合用于高密度开关应用，例如大型开关矩阵和扇出应用。
特性
- 具有错误检测功能的SPI
- 包括CRC、无效读取写入地址以及SCLK计数错误检测
- 支持突发模式和菊花链模式
- 与行业标准SPI模式0和模式3接口兼容
- 集成了无源元件
- 通过数字信号和电源路由
- 可确保先开后合式开关，从而利用开关的外部接线实现多路复用器配置
- 导通电阻（25°C时）：1.5Ω（典型值）（±15V双电源）
- 导通电阻（25°C时）：0.3Ω（典型值）（±15V双电源）
- 通道间导通电阻匹配（25°C时）：0.1Ω（典型值）（±15V双电源）
- VSS至VDD模拟信号范围
- 额定电源电压：±15V、±5V和+12V
- 1.8V逻辑兼容性，2.7V≤VL≤ 3.3V（不包括对1.8V器件的SPI回读）
- 4mm × 5mm，30端点LGA
应用
- 自动化测试设备
- 数据采集系统
- 采样保持系统
- 音频和视频信号路由
- 通信系统
- 继电器替代品

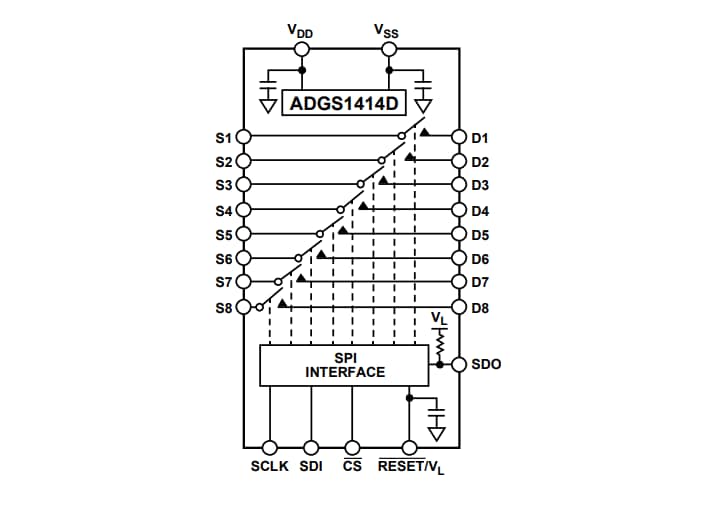

框图
发布日期: 2020-07-09
| 更新日期: 2025-02-20
