Analog Devices Inc. ADGS5412 SPST开关
Analog Devices ADGS5412内置四个独立的单刀单掷 (SPST) 开关。每个开关在两个方向上的导电性能相同，输入信号范围可扩展至电源电压范围。
这些开关可通过SPI接口控制。该SPI接口具有强劲的错误检测功能，包括循环冗余校验 (CRC) 错误检测、无效的读取/写入地址检测和串行时钟 (SCLK) 计数错误检测。借助这些CRC错误检测功能，ADGS5412开关可用于安全关键型系统。另外，SPI接口无需并行转换和逻辑跟踪，而且还可减少通用输入/输出 (GPIO) 通道数。
设计人员可以通过菊花链将多个ADGS5412器件连接在一起，从而以极少的数字线路实现多个器件的配置。ADGS5412可确保先开后合式开关，因此可通过ADGS5412的外部接线实现多路复用器配置。
特性
- 具有错误检测功能的SPI接口
- 包括CRC、无效读取/写入地址以及SCLK计数错误检测
- 支持突发模式和菊花链模式
- 与行业标准SPI模式0和模式3接口兼容
- 可确保先开后合式开关，从而利用开关的外部接线实现多路复用器配置
- VSS至VDD模拟信号范围
- 额定电源电压：±15V、±20V、+12V和+36V
- ±9V至±22V双电源供电
- 9V至40V单电源供电
- 防闩锁模拟开关引脚
- 8kV HBM ESD额定值
- 低导通电阻 (<10Ω)
- 1.8V逻辑兼容性，2.7V ≤ VL ≤ 3.3V
应用
- 继电器替代品
- 自动测试设备
- 数据采集
- 仪器
- 航空电子
- 音视频转换
- 通信系统

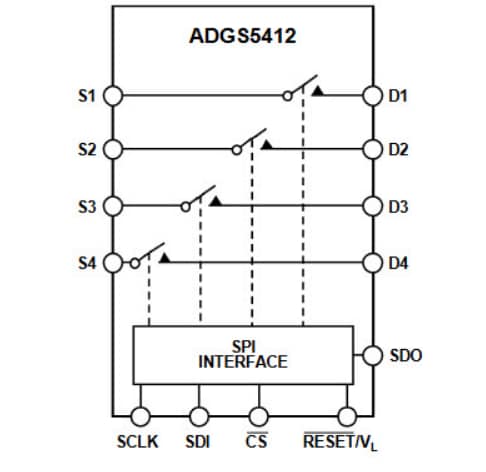

框图
