Analog Devices Inc. ADL5308评估板和套件
Analog Devices ADL5308评估板和套件配置用于评估ADL5308对数转换器IC的运行情况。ADL5308是一款单片对数跨阻抗放大器，优化用于测量光纤系统中的低频和宽动态范围信号功率。对数斜率和截取点均出厂调整为标称值，分别为200mV/十年和10pA。两者均可通过I2C接口进行调整。ADI ADL5308评估板提供比较器参考和输出连接器（具有可调迟滞）。
特性
- 用于ADL5308的全功能评估板
- 支持外部电气输入或板载光电二极管 (PD)，用于光输入
- 片上或外部PD偏置 (PDB)
- 具有可调迟滞的比较器参考和输出连接器
必要设备
- 5VDC电源（最小输出电流：50mA）
- 精密的源测量单元（例如Keithley 236）
- 三同轴电缆
- 三同轴转BNC适配器（三同轴中心转BNC中心、三同轴扩展板转BNC扩展板、三同轴内部保护可连接到BNC扩展板或悬空）
- BNC转SMA适配器
- 2个数字万用表
- 示波器
- DC2026C (Linduino® One) 板（仅用于调整ADL5308的内部寄存器，出厂默认设置评估ADL5308不需要）

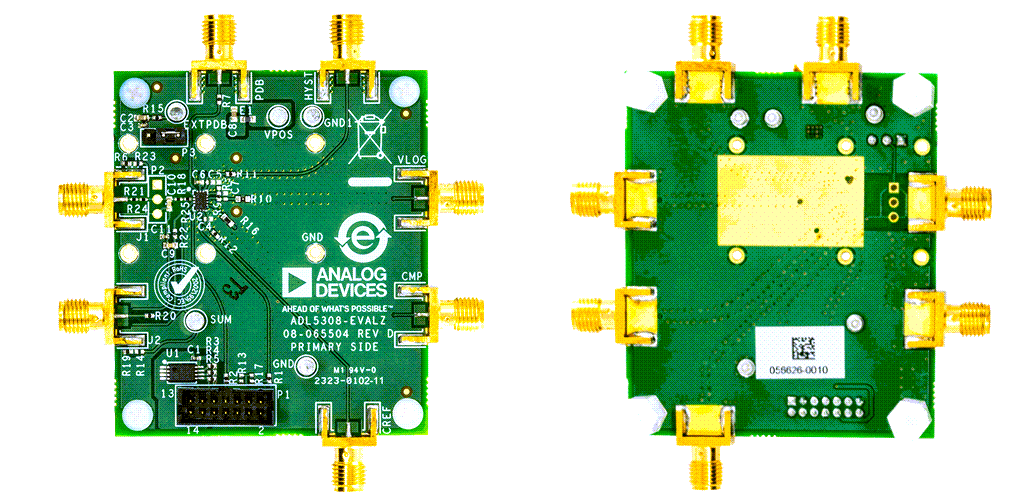

布局

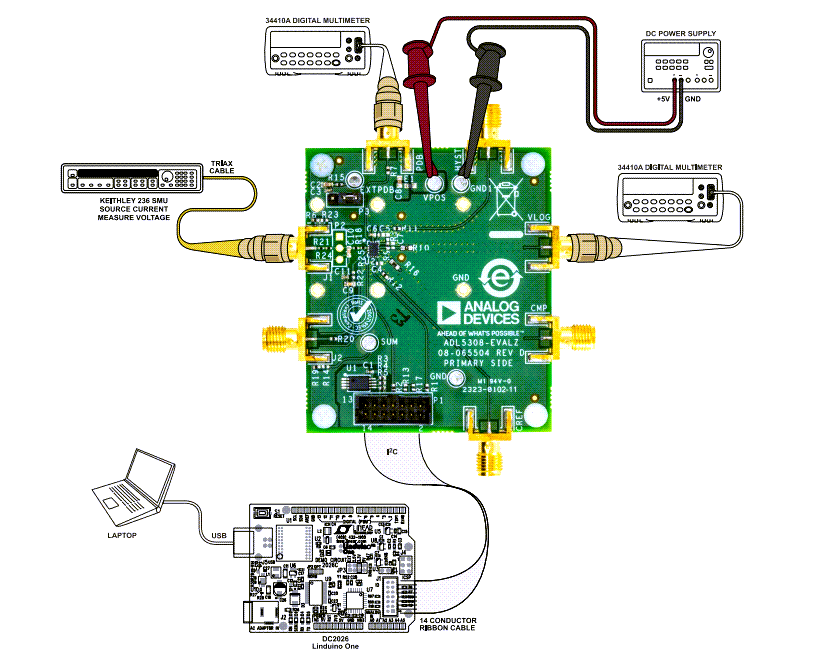

基本测试设置
