Analog Devices Inc. ADL8113低噪声放大器
Analog Devices ADL8113低噪声放大器（LNA）包含旁路开关，具有10MHz至12GHz的宽带。在200MHz至6GHz的频率范围内，ADL8113提供3.8dB的低噪声系数和35.5dBm的输出三阶截点（OIP3）。ADL8113具有14.0dB的小信号增益，在频率、温度、电源电压变化及不同器件之间均可保持稳定。该器件集成一个放大器和两个SP4T反射开关，因而可实现多个路径。在大信号输入情况下，开关的引入还可提供高输入三阶截点（IIP3）路径。由于集成了电源去耦电容器，因此只需极少的外部电源去耦。
ADI ADL8113放大器支持-40°C至+85°C全温度范围运行，采用6mm×6mm、28端子LGA封装。
特性
- 具有多种旁路模式的宽频放大器
- 四种引脚可选工作模式
- 内部放大器模式工作频率范围为10MHz至12GHz
- 内部旁路模式工作频率范围为10MHz至14GHz
- 两种外部旁路模式频率为10MHz至14GHz
- 集成电源去耦
- 反射式旁路开关
- 工作温度范围： -40 °C - +85 °C
- 6mmx6mm、28引脚LGA封装，符合RoHS标准
- 内部放大器模式下
- 14.0 dB至200 MHz时具有6 GHz（典型值）的小信号增益
- OP1dB：20.5dBm（典型值，200MHz至6GHz时）
- OIP3：35.5dBm（典型值，200MHz至6GHz时）
- OIP2：44.6dBm（典型值，9GHz至12GHz时）
- 3.8 dB至200 MHz时噪声系数为6 GHz（典型值）
- 在内部旁路开关模式下，200MHz至6GHz的插入损耗典型值为2.2dB
应用
- 电气测试与测量设备
- 电子战
- 无线接收器

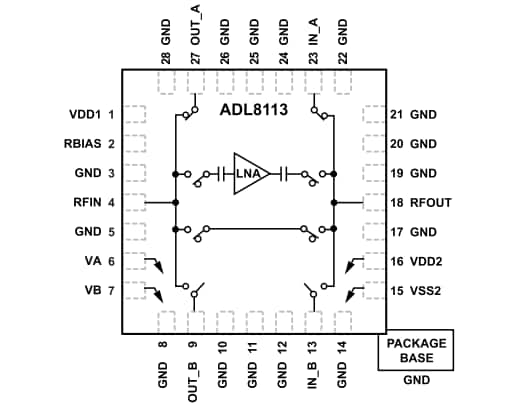

功能框图
