Analog Devices Inc. ADL9006自偏置LNA (2GHz-28GHz)
Analog Devices ADL9006自偏置LNA (2GHz-28GHz) 是一款砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT)、单片微波集成电路 (MMIC) 低噪声放大器。该放大器的工作频率范围为2GHz至28GHz。该放大器提供15.5dB增益、2.5dB噪声系数、26dBm输出三阶交调截点 (OIP3) 和20dBm输出功率（1dB 压缩 (P1dB) ），同时需要5V电源提供53mA电流。Analog Devices ADL9006具有自偏置特性，仅需一个正电源即可实现53mA的电源电流 (IDD)。
特性
- P1dB：20dBm（2GHz至6GHz时典型值）
- PSAT：20.5dBm（2GHz至6GHz时典型值）
- 增益：15.5dB（6GHz至28GHz时典型值）
- 噪声系数：2.5dB（2GHz至20GHz时典型值）
- OIP3：26dBm（2GHz至6GHz时典型值）
- 电源电压：5V（53mA时）
- 50Ω匹配输入和输出
- 5mm x 5mm x 1.25mm LFCSP32封装
应用
- 测试仪器仪表
- 军事和太空
- 本地振荡器驱动器放大器

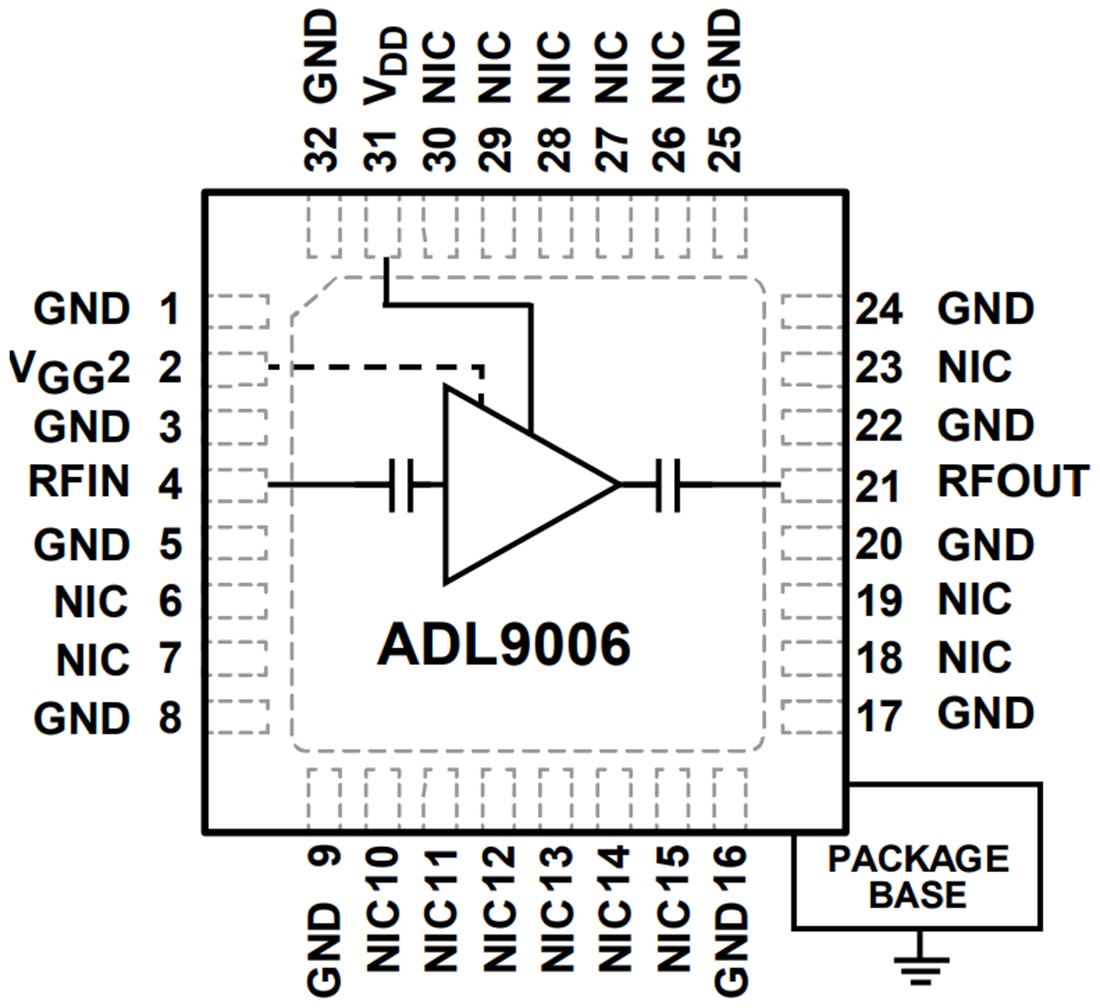

功能框图

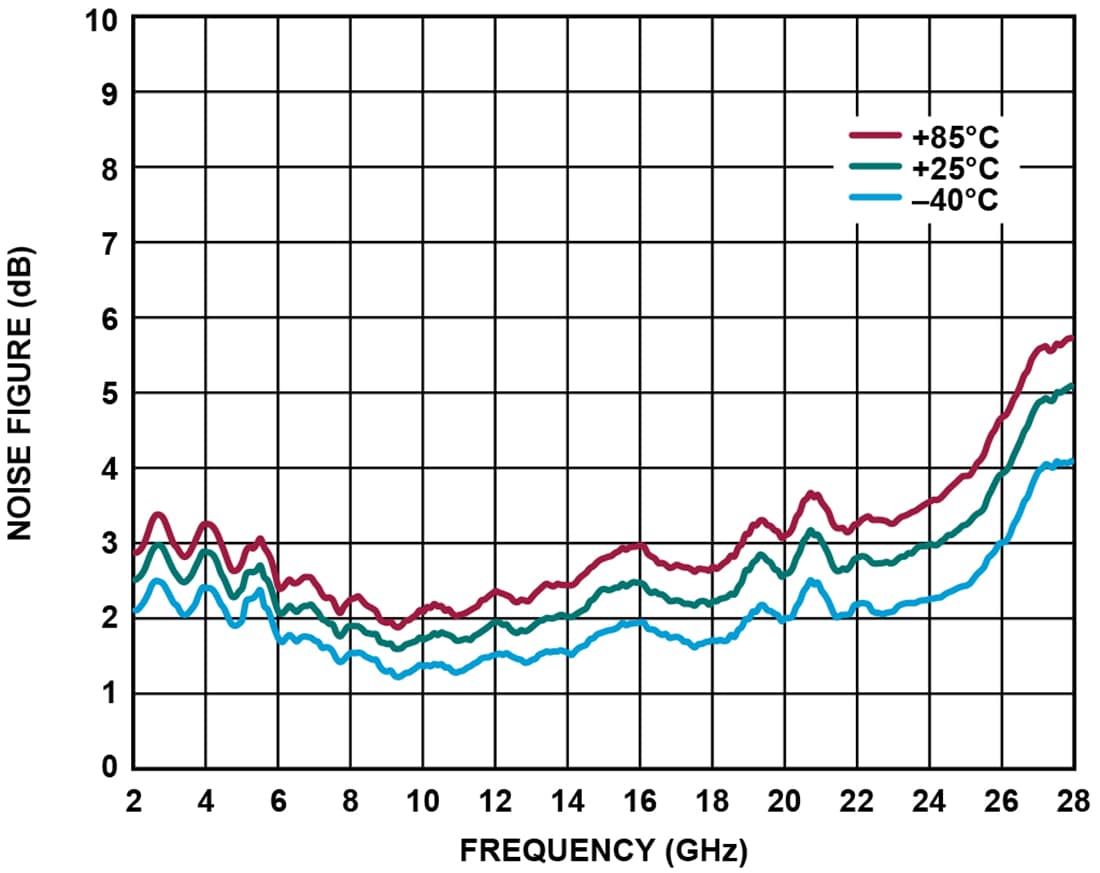

各种温度下的噪声系数对比频率

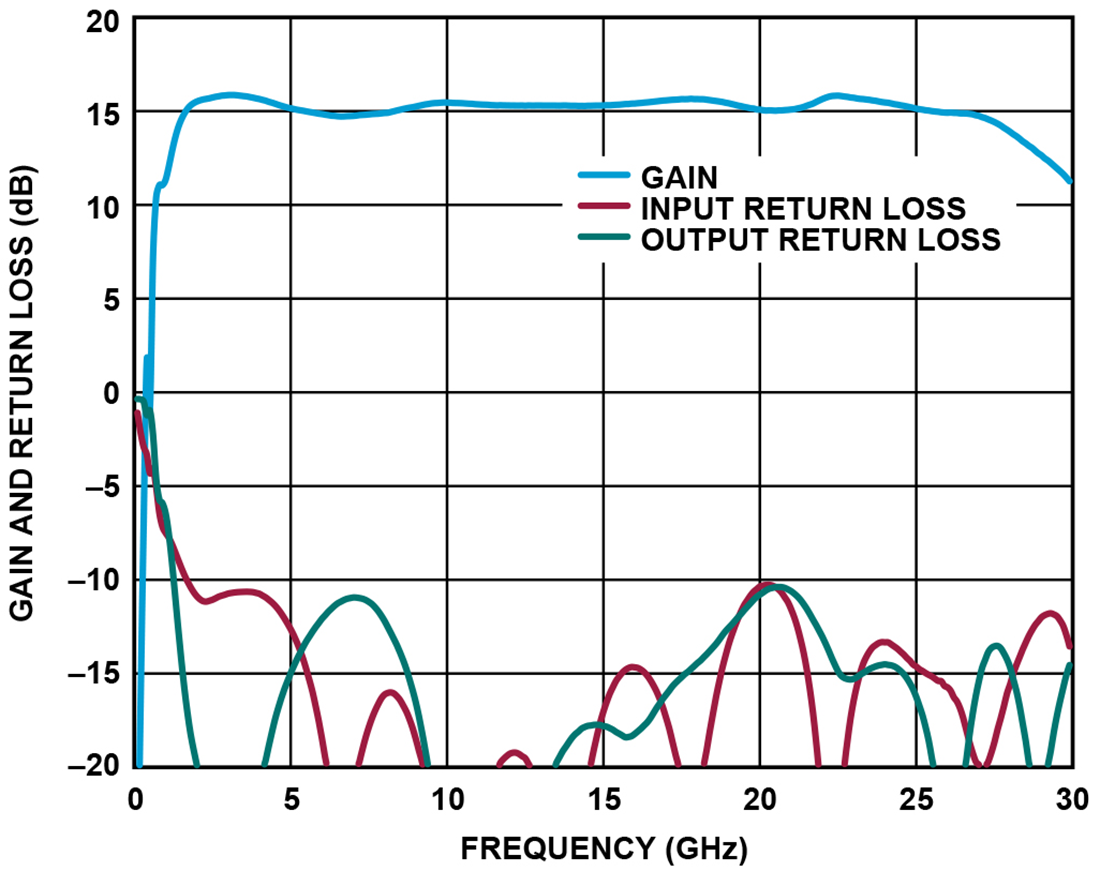

增益和回波损耗对比频率

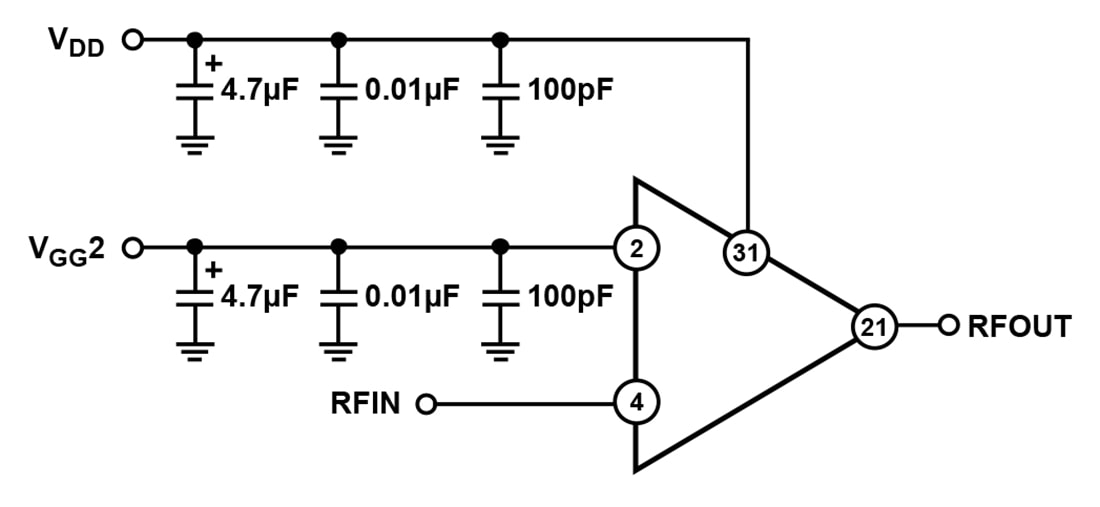

典型应用电路
发布日期: 2020-09-15
| 更新日期: 2024-11-07
