Analog Devices Inc. ADMV1013宽带微波上变频器

Analog Devices Inc. ADMV1013宽带微波上变频器设计用于点对点微波无线电设计，工作射频范围为24GHz至44GHz。该上变频器提供两种频率转换模式。该器件能够从基带同相正交 (I/Q) 输入信号直接转换为射频，以及从复杂中频 (IF) 输入进行单边带 (SSB) 升频转换。另外，该器件还适用于雷达和电子对抗系统、仪器仪表和自动测试设备 (ATE)。

特性

  • 宽带射频输入频率范围：24GHz至44GHz
  • 2种上变频模式
  • 从基带I/Q直接转换为射频
  • 从实际IF进行单边带上变频转换
  • LO输入频率范围：5.4GHz至10.25GHz
  • 可实现高达41GHz的LO四倍频器
  • 匹配的50Ω单端RF输出和IF输入
  • 匹配的100Ω平衡或50Ω单端LO输入之间的选项
  • 100Ω平衡基带输入
  • 边带抑制和载波馈通优化
  • 用于收发器功率控制的可变衰减器
  • 可通过4线串行外设接口进行编程
  • 40端子、焊盘栅格阵列封装
  • 外壳工作温度范围：-40°C至+85°C

应用

  • 点对点微波无线电
  • 雷达、电子对抗系统
  • 仪器仪表、自动测试设备 (ATE)

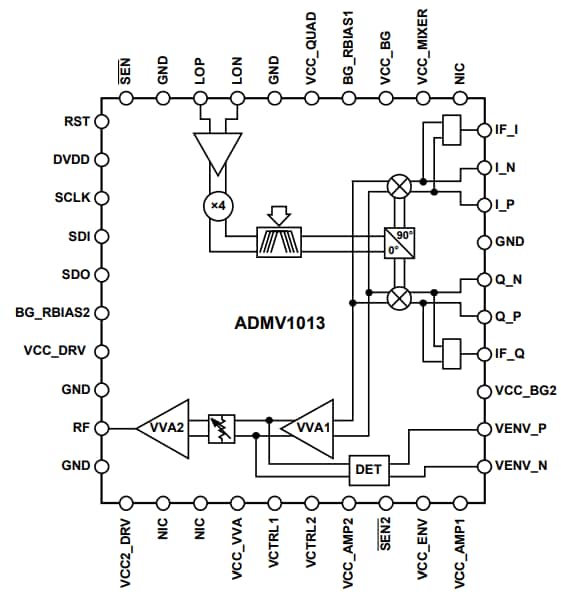

框图

框图 - Analog Devices Inc. ADMV1013宽带微波上变频器
