Analog Devices Inc. ADMV4530上变频器（配备Int.）Pll+VCO (27GHz -31GHz)
Analog Devices Inc. ADMV4530上变频器集成了PLL+VCO（27GHz至31GHz），采用同相/正交（I/Q）混频器，非常适合用于新一代Ka波段卫星通信。集成的低相位噪声、带压控振荡器（VCO）的小数N锁相环（PLL）和内部2x乘法器可为I/Q混频器生成必要的片上本振（LO）信号。 因为这些特性，所以不需要外部频率合成。VCO采用内部自动校准程序，允许PLL选择必要的设置并在大约100 μs内锁定。
PLL的单端基准输入工作频率高达500MHz，具有内部基准分频器和乘法器，可提高灵活性。此外，整数模式下的相位频率检测器 (PFD) 比较频率高达250MHz，分数N分频模式下的比较频率高达160MHz。
该上变频器包括一个I/Q混频器，可在带宽为500MHz的I/Q模式或带宽高达3GHz的IF（中频）模式下工作，从而支持各种无线电架构，并向后兼容传统系统。
I/Q混频器之后就是增益极和可变衰减。该配置可以实现19dBm的最小1dB压缩点（P1dB），因此无需外部增益级。
可编程4线串行端口接口（SPI）支持对正交相位进行调整，以实现最佳边带抑制。此外，SPI支持在IF模式下使LO馈通为零。在I/Q模式下，将外部直流偏移施加到差分基带I/Q输入可以使LO馈通为零。
IF自动增益控制 (AGC) 调整IF可变增益放大器 (VGA)，以补偿输入功率变化。正常运行时，可通过SPI启用或禁用该AGC功能。在正常运行期间禁用时，AGC功能仅在掉电模式下对测试音调生效，以跟踪温度变化。
ADMV4530上变频器采用40端子平面网格阵列（LGA）封装，符合RoHS标准。
特性
- 射频输出频率范围：27GHz至31GHz
- 两种升频转换模式
- 从差分基带I/Q直接上变频（I/Q模式）
- 单一上边带上变频（中频模式）
- 1 dB带宽：500 MHz（I/Q模式）
- 输入频率范围：2GHz至3GHz（IF模式）
- 匹配的50Ω单端射频输出
- 匹配的50Ω单端中频输入
- 可编程基带I/Q共模电压
- 边带抑制和载波馈通优化
- 组合RF和IF增益动态范围：70dB
- 可编程自动IF增益控制
- 可通过3线或4线SPI编程
- 工作温度范围：-40 °C至+85 °C
- 40引脚、6 mm × 6 mm LGA封装
- 符合 RoHS 要求
应用
- 卫星通信
- 点对点微波通信
视频

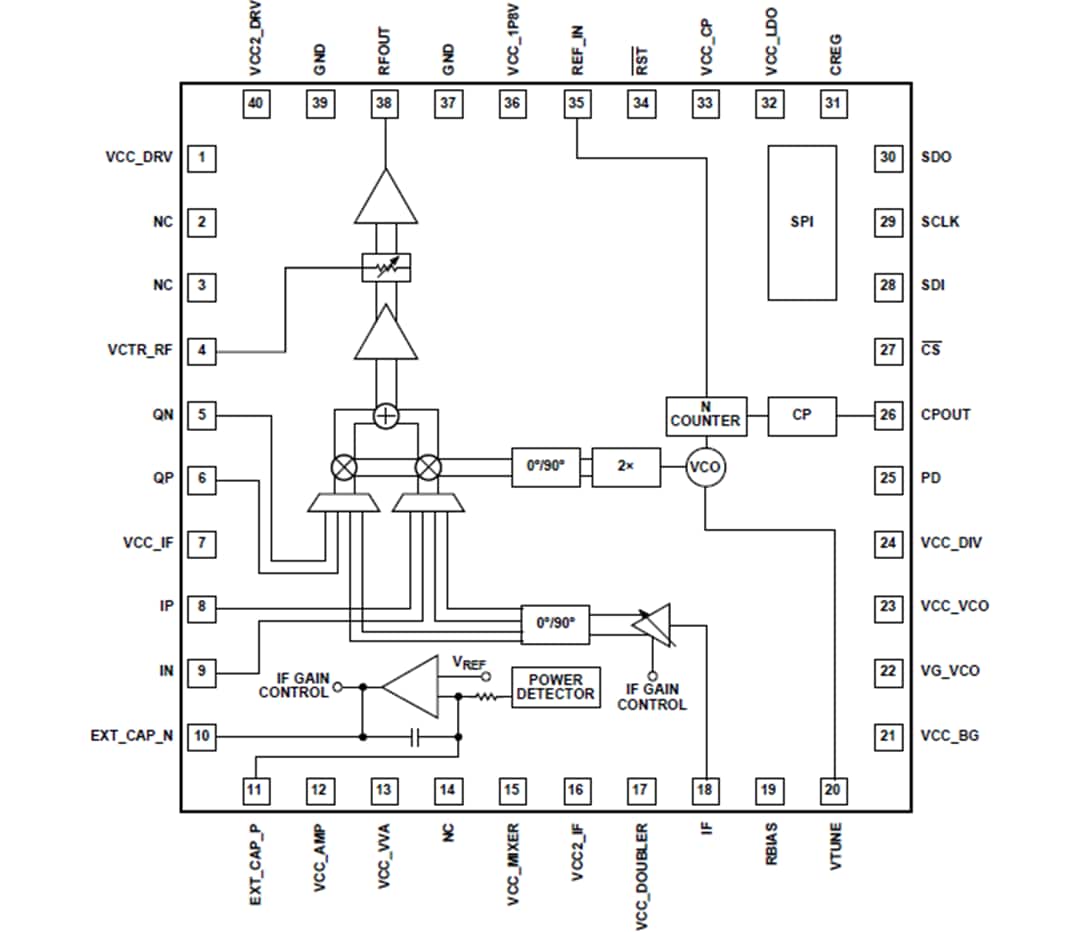

框图

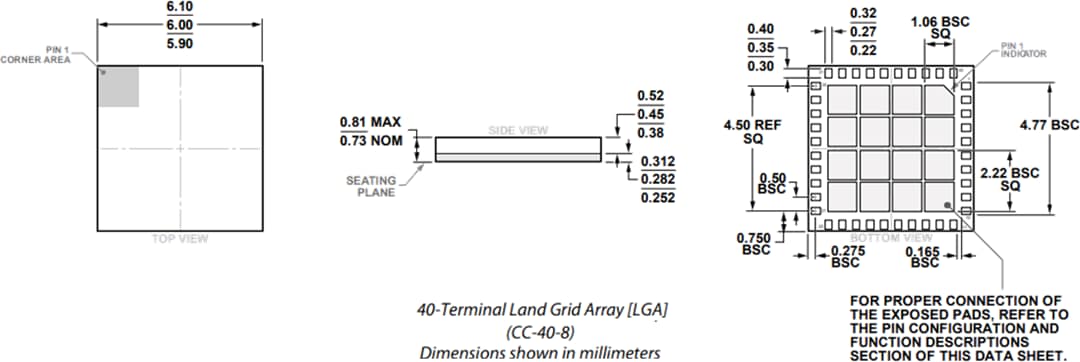

封装外形
发布日期: 2020-04-02
| 更新日期: 2025-03-04
