Analog Devices Inc. ADP1071-2EBZ12.1V 评估板
Analog Devices Inc. ADP1071-2EBZ12.1V评估板设计用于评估电源应用的ADP1071-2。ADP1071-2EBZ12.1V板设置为隔离供电单元（PSU），额定负载为12.1VDC，稳态下为3A（峰值为5A），电源电压为36VDC 至60VDC 。
Analog Devices ADP1071-2EBZ12.1V板通过连接器实现同步功能，当多个评估板并联至公共总线时，可直接进行并联评估。多重测试点可轻松访问所有关键节点和引脚。
特性
- 完全支持ADP1071-2评估套件
- 36W反激式拓扑
- 输出电压：12.1VDC
- 稳态下为3A，峰值为5A
- 强制CCM运行
- 专用内部一次侧和二次侧MOSFET驱动器
- 外部基准信号跟踪
- 具有迟滞功能的精密型欠压锁定
- 短路、输出过压、逐周期输入过流和过热保护
- 频率同步
- 软启动和软停止功能
应用
- 隔离式直流-直流或交流-直流电源转换
- 电信和工业
- 小型蜂窝
- PoE供电设备
- 企业级交换机和路由器
必要设备
- 直流电源能力为36VDC 至60VDC 、3A
- 电子负载为150 W，0 V至60 V
- 示波器带宽≥500MHz，2至4通道
- 精密数字万用表（HP34401或等效）

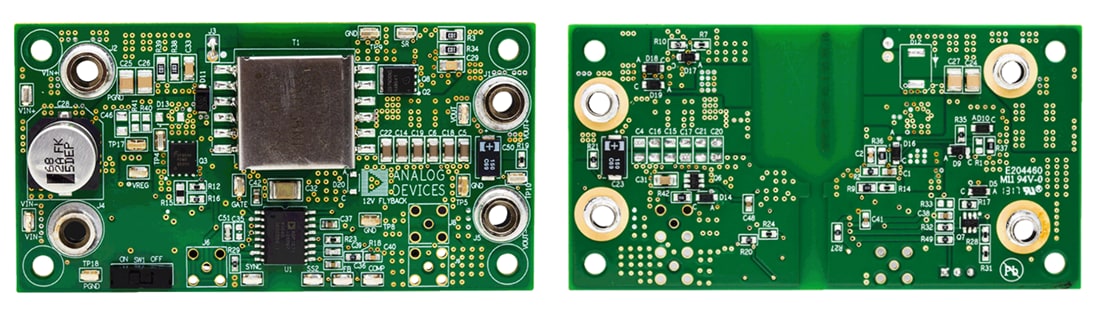

前后视图
