Analog Devices Inc. ADPA1107 GaN宽带功率放大器
Analog Devices Inc. ADPA1107氮化镓 (GaN) 宽带功率放大器在4.8GHz至6.0GHz带宽内提供45.0dBm (35W)，典型功率附加效率 (PAE) 为56.5%。ADPA1107在5.4GHz至6.0GHz范围内提供±0.5dB增益平坦度。ADPA1107 非常适合用于雷达、公共移动无线电和通用放大器cation等脉冲应用。Analog Devices Inc. ADPA 1107 采用 40 引脚、 6mm × 6mm、引线框架芯片级封装 (LFCSP)。
特性
- POUT (PIN=27.0dBm)：45.0dBm（5.4GHz至6.0GHz时典型值）
- 小信号增益：30.5dB（4.8GHz至5.4GHz时典型值）
- 频率范围：4.8GHz至6.0GHz
- PAE (PIN=27.0dBm)：56.5%（5.4GHz至6.0GHz时典型值）
- VDD：28V（IDQ=350mA，10%占空比）
- 40引脚、6mm × 6mm LFCSP封装
应用
- 天气雷达
- 海洋雷达
- 军用雷达

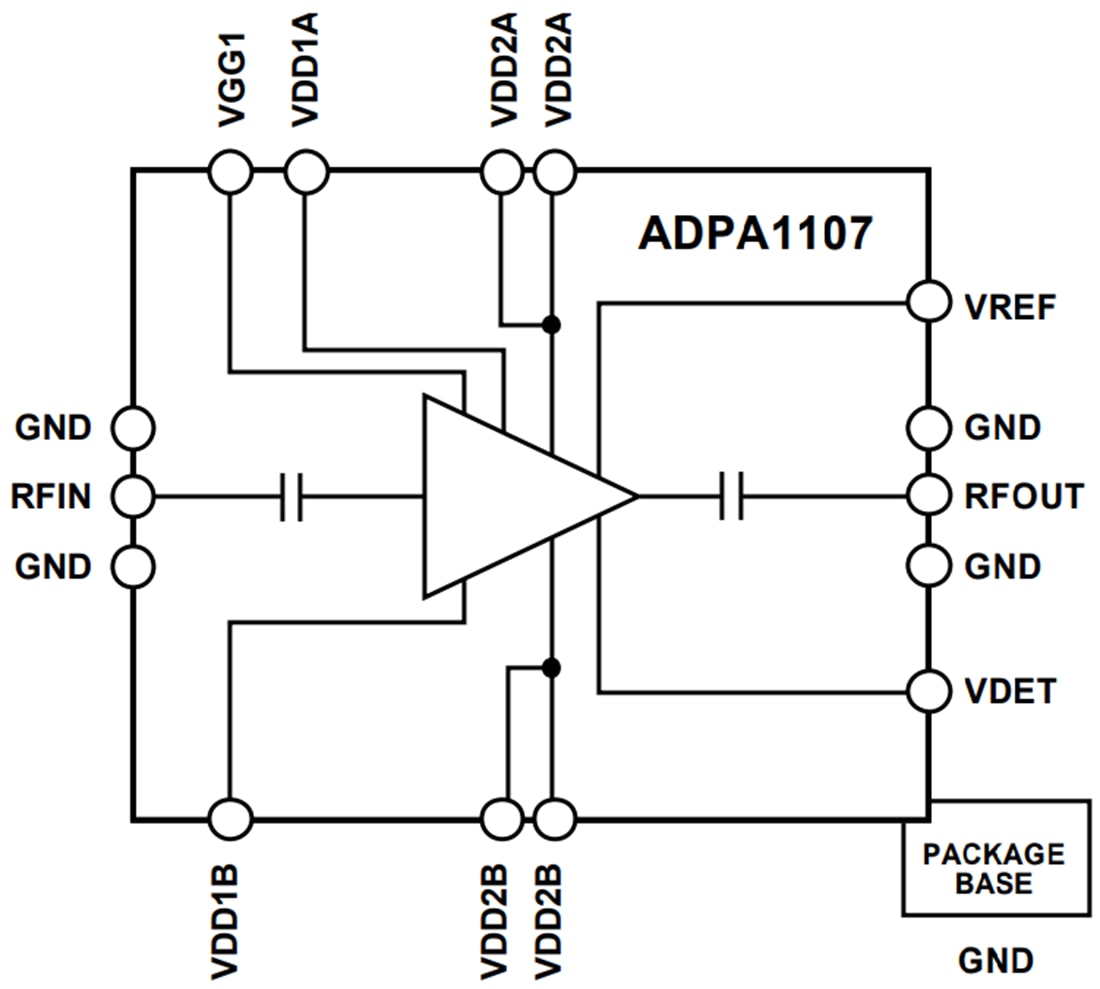

功能框图
发布日期: 2021-08-02
| 更新日期: 2025-02-07
