Analog Devices Inc. ADPA1116 GaN功率放大器

Analog Devices ADPA1116 GaN功率放大器具有39.5dBm饱和输出功率(POUT),功率附加效率(PAE)为40%,输入功率(PIN)为16.0dBm时,功率增益为23.5dB(典型值),5GHz至0.5GHz。射频输入和输出内部匹配和交流耦合。VDD1和V DD2 引脚施加28V的漏极偏置电压,这些引脚集成了偏置电感器。漏极电流通过VGG1 引脚的负电压设置。ADPA1116采用氮化镓(GaN)工艺制造,采用32引线芯片级封装。adi ADPA1116放大器的额定工作电压范围为-40°C至+85°C。

特性

  • 内部匹配0.3GHz至6GHz、39.5dBm GaN功率放大器
  • 交流耦合射频输入和射频输出
  • 集成漏极偏置电感器
  • 28 V 电源电压
  • 静态电流:300 mA
  • 输出功率:39.5dBm(0.5GHz至5GHz时典型值)(PIN = 16.0dBm)
  • 功率增益:23.5dB(0.5GHz至5GHz时典型值)(PIN = 16.0dBm)
  • PAE:40%(0.5GHz至5GHz时典型值)(PIN = 16.0dBm)
  • 小信号增益:33.5dB(0.5GHz至5GHz时典型值)

应用

  • 电子战
  • 通讯
  • 雷达

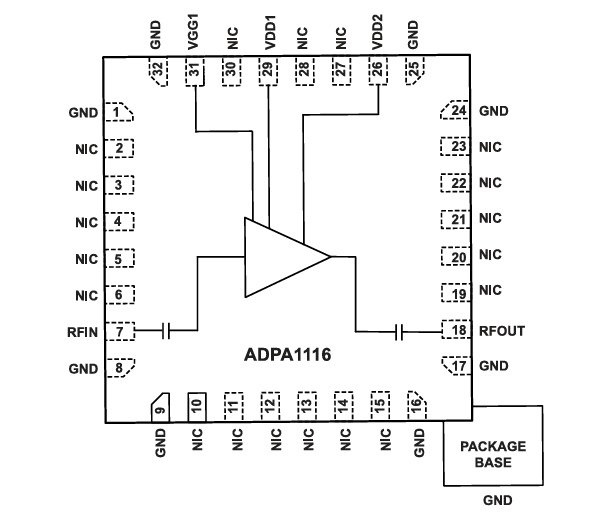

功能框图

框图 - Analog Devices Inc. ADPA1116 GaN功率放大器

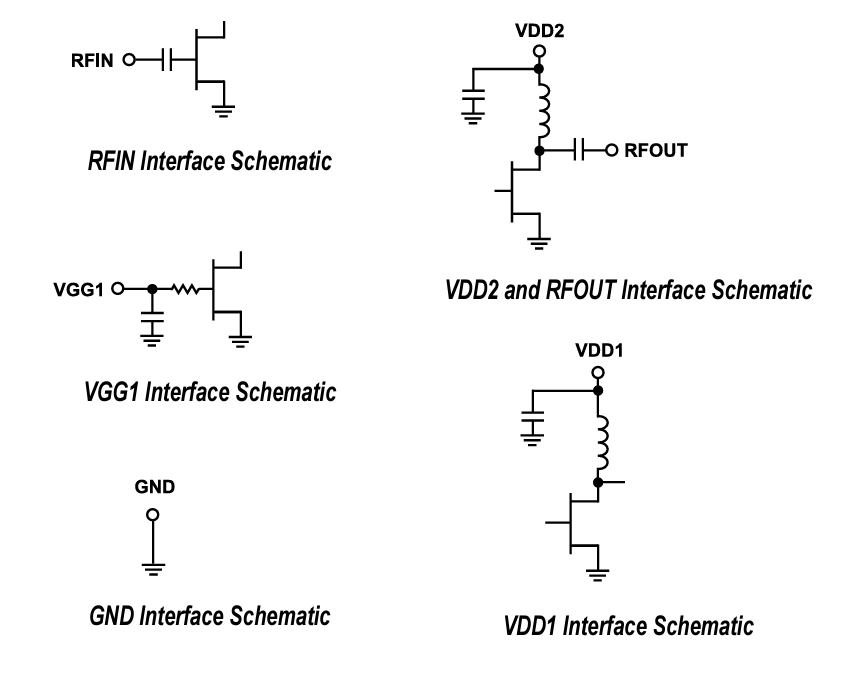

接口原理图

原理图 - Analog Devices Inc. ADPA1116 GaN功率放大器
发布日期: 2025-01-21 | 更新日期: 2025-02-24
