Analog Devices Inc. ADPA7009-2 GaAs pHEMT MMIC功率放大器

Analog Devices Inc. ADPA7009-2 GaAs pHEMT MMIC功率放大器是一款砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT)、单片微波集成电路 (MMIC) 0.5W功率放大器。该器件配有集成的温度补偿和片上功率检测器，工作频率范围为20GHz至54GHz。该放大器的增益为17.5dB，1dB压缩 (OP1dB) 的输出功率为28dBm，20GHz至35GHz频率范围内典型输出三阶交调截点 (IP3) 为34.5dBm。ADPA7009-2采用5V电源电压 (VDDx) 时需要850mA电流。此外，射频输入和输出内部匹配并隔直，以便轻松集成到更高级别的组件中。大多数通常需要的外部无源元件（交流耦合电容器和电源去耦电容器）均集成在一起，有助于实现小型、紧凑的印刷电路板 (PCB) 占位。Analog Devices Inc. ADPA7009-2采用5.00mm × 5.00mm、24端子芯片阵列小外形，采用无引线腔 (LGA_CAV) 封装。

特性

  • 集成电源电容器和偏置电感器
  • 集成交流耦合电容器
  • 增益：17.5dB（20GHz至35GHz时典型值）
  • 输入回波损耗：14dB（20GHz至35GHz时典型值）
  • 输入回波损耗：15dB（20GHz至35GHz时典型值）
  • OP1dB值为28.5dBm（20GHz至35GHz时典型值）
  • PSAT值为28.5dBm（20GHz至35GHz时典型值）
  • OIP3值为34.5dBm（20GHz至35GHz时典型值）
  • 噪声系数：7.5dB（20GHz至35GHz时典型值）
  • 电源电压：5V（850mA时）
  • 50Ω匹配输入和输出
  • 5.00mm x 5.00mm、24引脚芯片阵列小外形无引线腔 [LGA_CAV]封装

应用

  • 军事和太空
  • 测试仪器

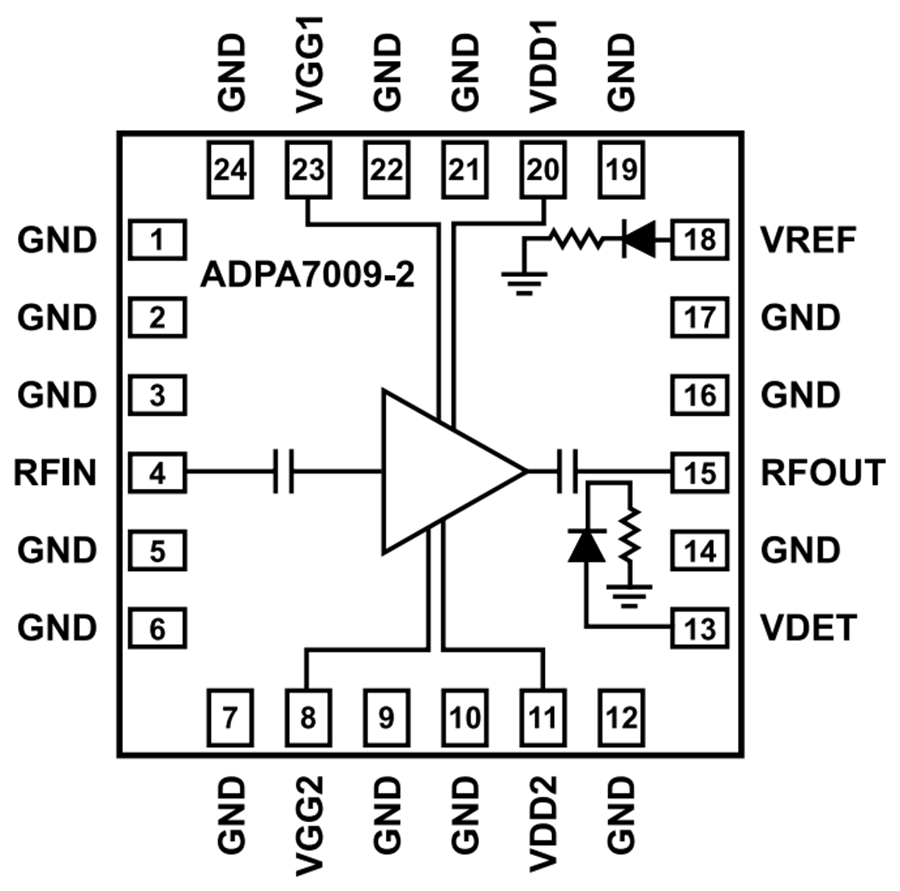

功能框图

框图 - Analog Devices Inc. ADPA7009-2 GaAs pHEMT MMIC功率放大器
发布日期: 2022-12-01 | 更新日期: 2022-12-07
