Analog Devices Inc. ADPD4100和ADPD4101多模式传感器前端

Analog Devices Inc. ADPD4100和ADPD4101多模式传感器前端可激励多达八个LED，并在多达八个单独电流输入上测量返回信号。这些器件具有12个可编程时隙，适用于同步传感器测量ADPD4100和ADPD4101传感器前端采用双通道处理，具有同步采样、灵活输入多路复用和片上数字滤波功能。ADPD4100支持SPI通信，ADPD4101支持I2C通信。典型应用包括可穿戴健康/健身监视器、工业监控和家用患者监护。

特性

  • 多模式模拟前端
  • 八个输入通道，具有多种工作模式，适用于各种传感器测量
  • 可同步采样的双通道处理
  • 12个可编程时隙，适用于同步传感器测量
  • 灵活的输入多路复用功能可支持差分和单端传感器测量，配备八个LED驱动器，其中四个可同时驱动
  • 灵活采样率：0.004Hz至9kHz（使用内部振荡器）
  • 片上数字滤波
  • 发射和接收信号链的SNR：100 dB
  • 灵活采样率：0.004Hz至9kHz（使用内部振荡器）
  • 系统总功率耗散：30µW（组合LED和AFE功率）
  • 高达1kHz AC环境光抑制：60dB
  • 总LED峰值驱动电流：400 mA
  • 系统总功耗
    • 30µW（组合LED和AFE功率）
    • 连续PPG测量（75dB SNR、25Hz ODR、100nA/mA CTR）
  • 接口
    • ADPD4100用SPI
    • ADPD4101用I2C
  • 尺寸：512字节FIFO
  • 封装选项
    • WLCSP-33
    • WLCSP-35

应用

  • 可穿戴式健康和健身监视器
    • 心率监视器 (HRM)
    • 心率变异度 (HRV)
    • 压力
    • 血压估算
    • 点氧饱和度 (SpO2)
    • 水合
    • 主体成分
  • 工业监控（CO、CO2 、烟雾和气溶胶检测）
  • 家用患者监测
  • 不同传感器测量
    • 光学体积描述术 (PPG)
    • 心电图 (ECG)
    • 皮肤电活动 (EDA)
    • 阻抗
    • 电容
    • 温度

视频

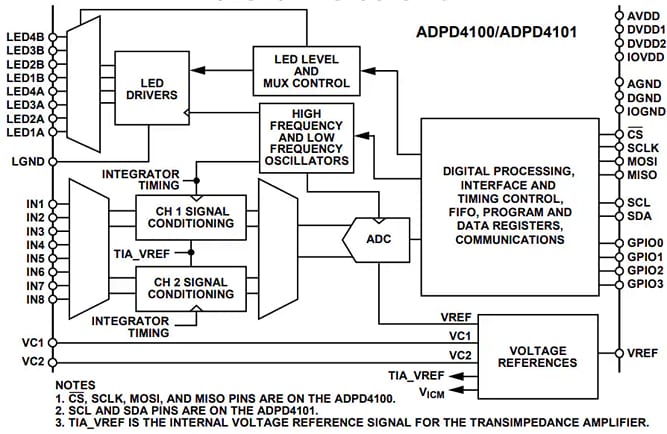

功能框图

框图 - Analog Devices Inc. ADPD4100和ADPD4101多模式传感器前端

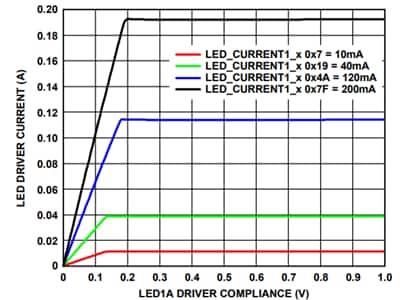

性能图表

性能图表 - Analog Devices Inc. ADPD4100和ADPD4101多模式传感器前端
