Analog Devices Inc. ADPL83200低损耗PowerPath™控制器
Analog Devices ADPL83200低损耗PowerPath™可控制器控制外部P沟道MOSFET，以提供接近理想二极管的电源切换性能或负载分担。此控制功能可实现多个电源的高效ORing，延长电池寿命并减少自热。在运行过程中，金属氧化物半导体场效应晶体管（MOSFET）两端的电压降通常为20mV。
对于采用了壁式适配器或其他辅助电源的应用，当辅助电源接入时，负载会自动与电池断接。两个或多个adi ADPL83200控制器可以互连，以实现多个电池的负载共享或从单个充电器为各种电池充电。
ADPL83200采用扁平（1mm）ThinSOT封装。
特性
- 电源“合路”二极管的极低损耗型替代方案
- 外部组件最少
- 自动切换DC电源
- 简化了采用多个电池时的负载均分
- 低静态电流：11 A
- 适配器电压范围：3V至28V AC/DC
- 电池电压范围：2.5V至28V
- 反向电池保护
- 可驱动用于广泛电流需求的几乎任何尺寸的MOSFET。
- MOSFET栅极保护钳位
- 手动控制输入
- 薄型（1mm）ThinSOT™封装
应用
- 手机
- 笔记本电脑和手持式电脑
- 数码相机
- USB供电外设
- 不间断电源
- 逻辑控制型电源开关

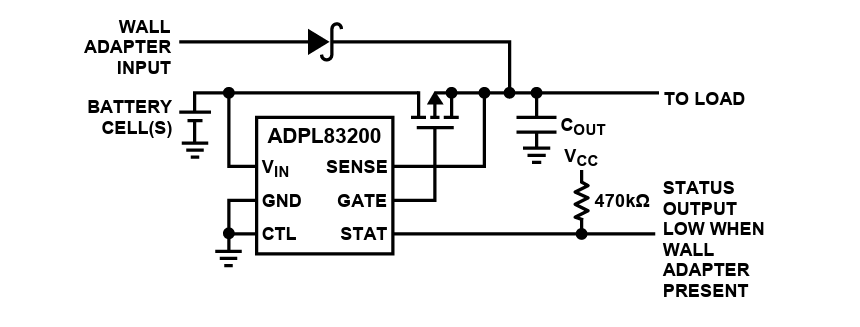

典型应用

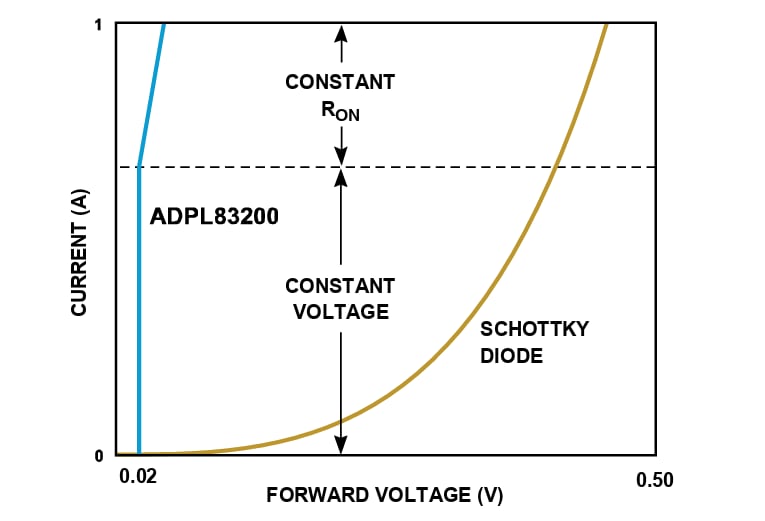

ADPL83200与肖特基二极管正向压降
