Analog Devices Inc. ADR1399精密分流基准
Analog Devices Inc. ADR1399精密分流基准在各种电压、温度和静态电流范围内具有出色的温度稳定性。ADR1399在单片基板上结合了温度稳定环路和有源齐纳，几乎消除了电压随温度的变化。
ADR1399亚表面齐纳电路的额定静态电流IREF为3mA，可最大限度地降低噪声（1.44μV p-p，0.1Hz至10Hz），并具有出色的长期稳定性 (7ppm/√kHr) 。
ADI ADR1399的输出动态阻抗 (0.08Ω) 远低于LM399，从而减少了分流电阻器 (RSHUNT) 和基准输出上的电源电压变化。
ADR1399精密分流基准设计用于超稳定数字电压表、精密校准设备和超级可重复的模数转换器 (ADC) 等应用。
特性
- 7.05V超稳定分流基准
- 低温系数：0.2ppm/℃
- 最大动态阻抗：0.08Ω
- 典型参考噪声（10Hz<f<1kHz时）：1.84μVrms
- 初始精度范围：–300mV至+250mV
- 采用4引脚TO-46金属罐
- 提供外部热绝缘体
- 传统LM399的升级路径
应用
- 万用表精密电压基准
- 校准设备电压标准
- 实验室测量设备
- 工业监视器和控制仪表
- 超稳定数据转换器

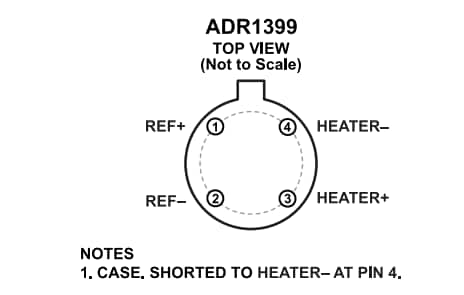

引脚配置
