Analog Devices Inc. ADRF5046 Si SP4T反射开关 (0.1-44GHz)
Analog Devices Inc. ADRF5046硅SP4T反射开关 (0.1GHz-44GHz) 设计用于在100MHz至44GHz频率范围内工作，具有低于3.0dB的插入损耗和高于31dB的隔离性能。无论是直通路径还是热切换，ADRF5046均具有27dBm的射频输入功率处理能力。 ADRF5046采用硅工艺设计而成，提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。该宽带开关在+3.3V正电源上消耗3μA的低电流，在−3.3V负电源上消耗−110μA电流。
ADRF5046采用符合RoHS指令的紧凑型20引脚焊盘栅格阵列 (LGA) 封装，工作温度范围为-40°C至+105°C。
特性
- 超宽带频率范围：100MHz至44GHz
- 反射式设计
- 电源电压
- 正电源：-0.3V至+3.6V
- 负电源：-3.6V至+0.3V
- 插入损耗低
- 18GHz时为1.5dB
- 40GHz时为2.5dB
- 44GHz时为3.0dB
- 高隔离度
- 18GHz时为46dB
- 40GHz时为33dB
- 44GHz时为31dB
- 高输入线性度
- P0.1dB：27.5dBm（典型值）
- IP3：50dBm（典型值）
- 高射频输入功率处理能力
- 直通路径：27dBm
- 热切换：27dBm
- 无低频杂散
- 0.1dB射频建立时间：50ns
- 工作温度范围：-40°C至+105°C
- 结温 (TJ)：+135°C
- 封装类型：LGA-20
- 封装尺寸：3mm × 3mm
- 符合RoHS指令
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施 – 毫米波5G
- 军用无线电、雷达、电子对抗 (ECM)
- 微波无线电和甚小孔径终端 (VSAT)

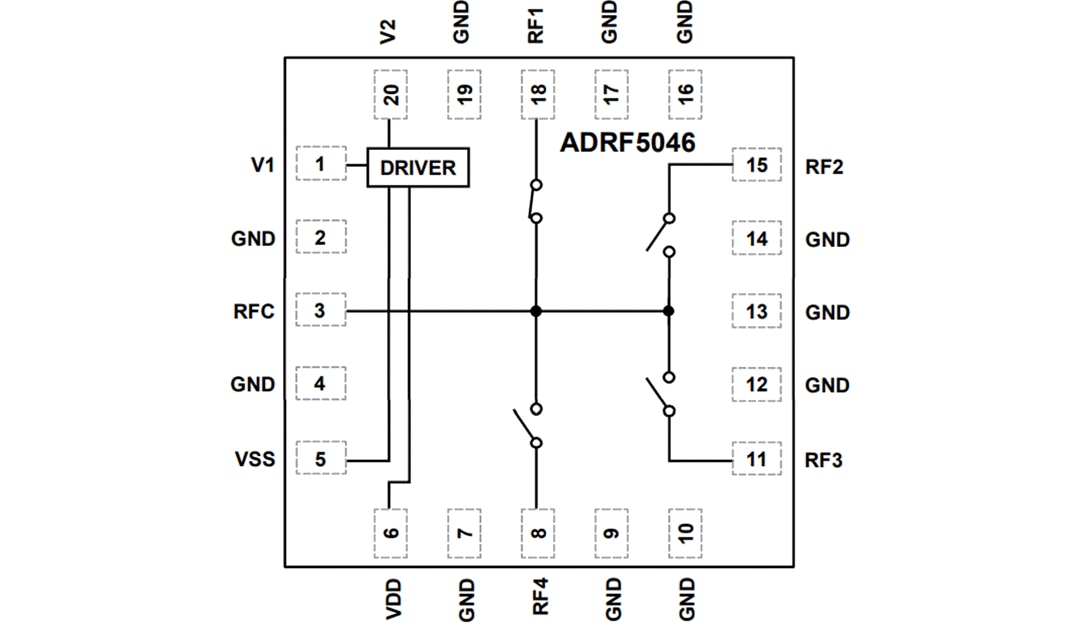

功能框图

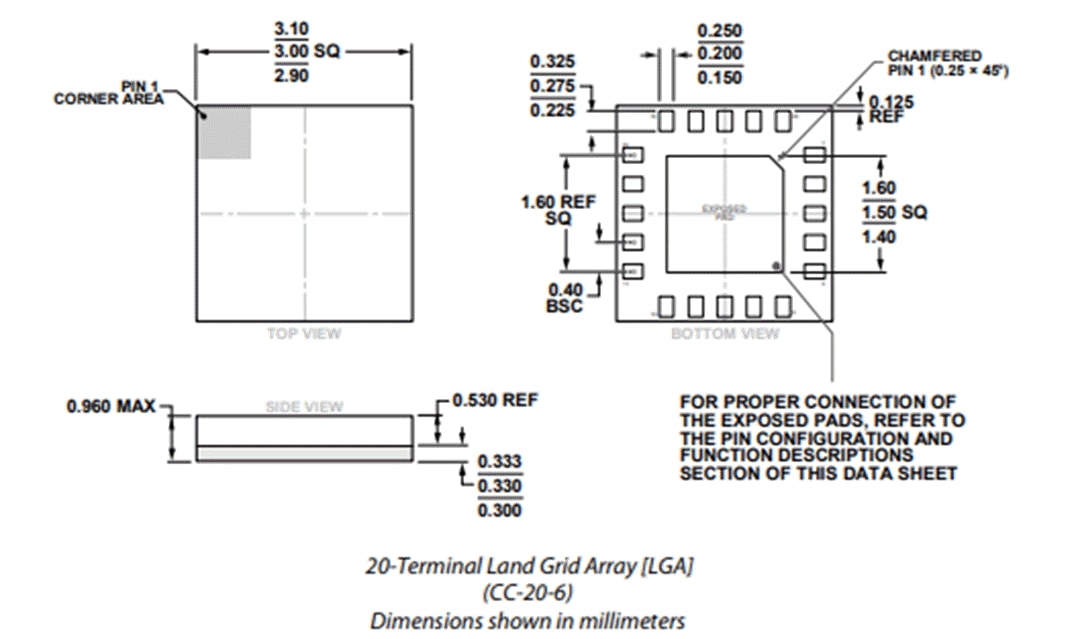

封装外形
发布日期: 2019-05-23
| 更新日期: 2025-03-10
