Analog Devices Inc. ADRF5549双通道射频FEM

Analog Devices Inc. ADRF5549双通道射频前端模块 (FEMs) 设计用于工作频率范围为1.8GHz至2.8GHz的时分双工 (TDD) 应用。这些多芯片模块采用双通道配置，具有级联、两级、低噪声放大器 (LNA) 和大功率硅单刀双掷 (SPDT) 开关。ADRF5549 FEM具有高功率处理能力、低电源电流、高隔离和低插入损耗。这些模块采用符合RoHS指令的紧凑型6mm x 6mm、40引脚引线框架芯片尺寸封装 (LFCSP)。典型应用包括无线基础设施、基于TDD的通信系统、TDD大规模多输入和多输出 (MIMO) 以及有源天线系统。

特性

  • 集成式双通道射频前端模块：
    • 2级LNA和大功率SPDT开关
    • 片上偏置和匹配
    • 单电源运行
  • 增益：
    • 高增益模式：2.3GHz时为35dB（典型值）
    • 低增益模式：2.3GHz时为17dB（典型值）
  • 低噪声系数：
    • 高增益模式：2.3GHz时为1.4dB（典型值）
    • 低增益模式：2.3GHz时为1.4dB（典型值）
  • 高隔离：
    • RxOUT-ChA和RxOUT-ChB之间：50dB（典型值）
    • TERM-ChA和TERM-ChB之间：62dB（典型值）
  • 低插入损耗：0.6dB（2.3GHz时的典型值）
  • 0TCASE = 105°C时具有高功率处理能力
  • 整个生命周期：
    • LTE平均功率 (9dB PAR)：40dBm
  • 单一事件（<10秒运行）
    • LTE平均功率 (9dB PAR)：43dBm
  • 高OIP3：32dBm（典型值）
  • 关断模式和低增益模式（针对LNA）
  • 低电源电流：
    • 高增益模式：5V时为85mA（典型值）
    • 低增益模式：5V时为35mA（典型值）
  • 关断模式：5V时为12mA（典型值）
  • 正逻辑控制
  • 尺寸：6mm × 6mm
  • 40引脚LFCSP封装

应用

  • 无线基础设施
  • 基于TDD的通信系统
  • TDD大规模多输入和多输出 (MIMO) 以及有源天线系统

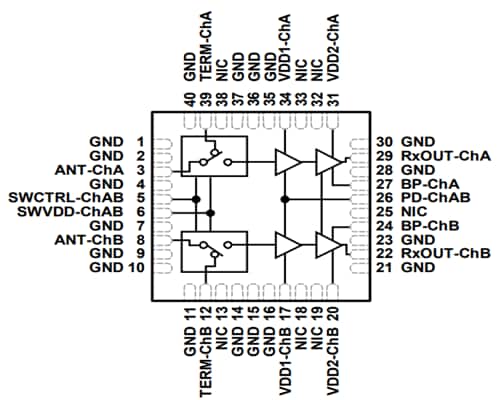

功能框图

框图 - Analog Devices Inc. ADRF5549双通道射频FEM

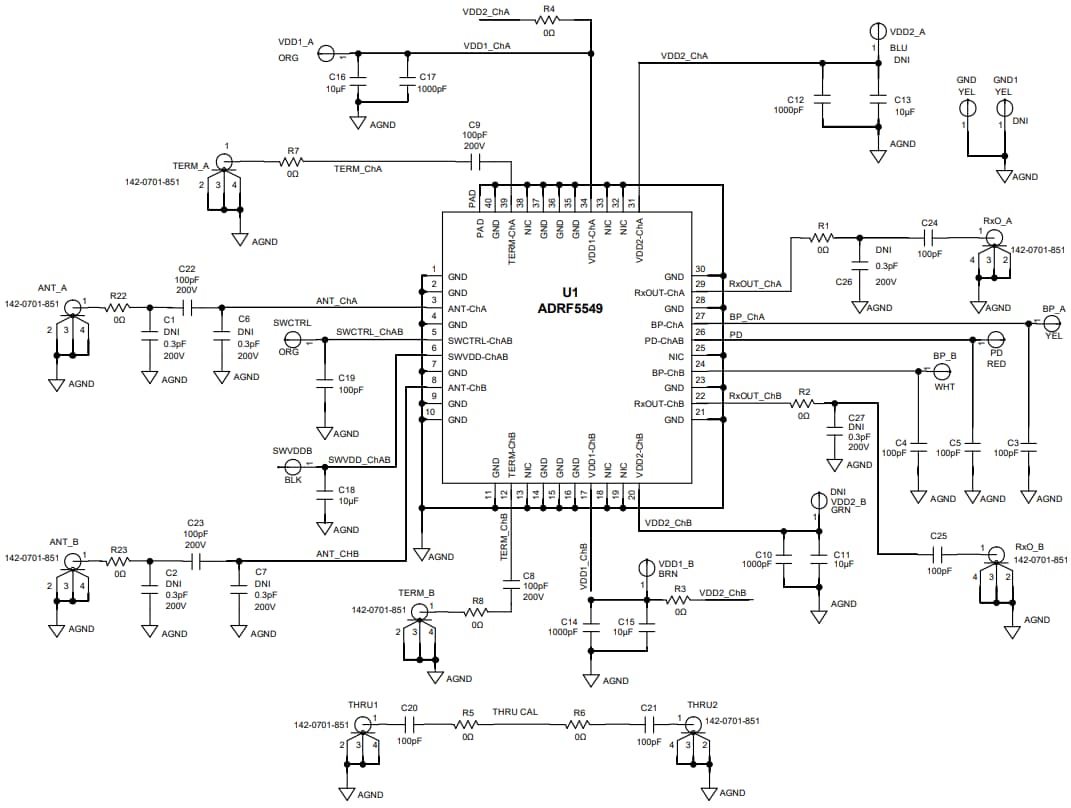

典型应用电路

应用电路图 - Analog Devices Inc. ADRF5549双通道射频FEM

其他资源
