Analog Devices Inc. ADRV2CRR-FMC射频SOM载板
Analog Devices Inc. ADRV2CRR-FMC射频SOM载板用于评估ADRV9009-ZU11EG。Analog Devices ADRV2CRR-FMC载板包含通用高速I/O端口，可提供灵活的连接选项。该板包括一个为整个系统供电的电源、一个与射频SOM散热片配合使用的散热片以及启动和运行所需的电缆和适配器。AD-FMCOMMS8-EBZ射频板还安装在载板上，将系统扩展至八个Tx和Rx无线电通道。
特性
- 使用ADRV9009-ZU11EG（RF-SOM）和 AD-FMCOMMS8-EBZ 进行原型设计的载板
- 2个400引脚FMC插座，用于连接RF-SOM
- 1个400引脚HPC FMC连接器，用于连接兼容的扩展板，如AD-FMCOMMS8-EBZ
- 系统时钟输入包括EXT REFCLK、SYNC In、1PPS
- 2个1Gbps以太网、USB3.0、8个PCIe Gen3、SFP+和QSFP+数据连接
- 其他I/O包括Displayport、SD卡支架、PMOD、USB UART、音频输入/输出、风扇、JTAG、LED状态指示灯、电源和配置开关

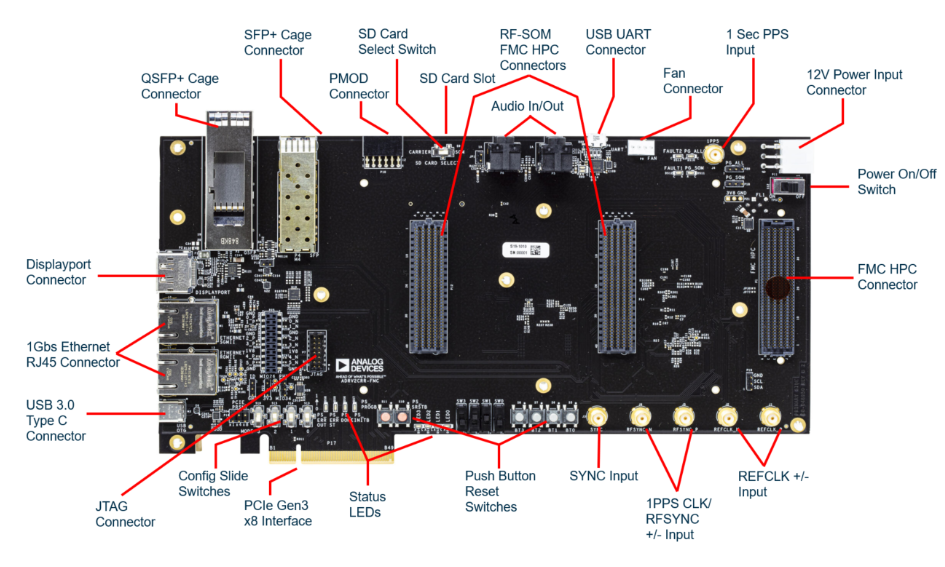

电路板亮点
发布日期: 2020-02-03
| 更新日期: 2024-09-03
