Analog Devices Inc. ADuM4120和ADuM4121隔离式栅极驱动器
Analog Devices ADuM4120/ADuM4121高精度隔离式栅极驱动器是2A单通道驱动器，在输入与输出之间提供真电流隔离。该款栅极驱动器的工作输入电源电压为2.5V至6.5V，兼容较低的电压系统。ADuM4120/ADuM4121栅极驱动器的输出电压最高可达35V。
该款驱动器采用iCoupler技术和6引脚宽体SOIC封装，具有8mm爬电距离，可实现高精度5kVrms隔离。ADuM4120/ADuM4121栅极驱动器采用高速CMOS和整体式变压器技术，能够可靠地控制IGBT/MOSFET配置在各种开关电压下的开关特性。高共模瞬态抑制 (CMTI) 和强大的驱动能力使ADuM4120/ADuM4121成为快速开关技术的绝佳选择。
特性
- 2.3A峰值输出电流 (<2Ω RDSON_x)
- 2.5V至6.5V VDD1输入
- 4.5V至35V VDD2输出
- ADuM4120：2.3V VDD1时欠压锁定
- ADuM4121：2.5V VDD1时欠压锁定
- VDD2上具有多个UVLO选项
- A级—4.4V（典型值）正向阈值
- B级—7.3V（典型值）正向阈值
- C级—11.3V（典型值）正向阈值
- 精准定时特性
- 隔离器和驱动器下降缘传播延迟最大为79ns (ADuM4120)
- CMOS输入逻辑电平
- 高共模瞬态抑制：150kV/μs
- 默认低电平输出
- 隔离器和驱动器下降缘传播延迟最大为53ns (ADuM4121)
- 高结温运行：125°C
- 安全和法规批准（进行中）
- UL认证：符合UL 1577
- SOIC长封装为5kVrms，持续1分钟
- CSA元件认可通知5A
- VDE符合性证书（申请中）
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 849V峰值
- 8mm爬电距离
- 6引脚宽体SOIC封装，爬电距离更长
应用
- 开关电源
- IGBT/MOSFET栅极驱动器
- 工业逆变器
- 氮化镓 (GaN)/碳化硅 (SiC) 功率器件

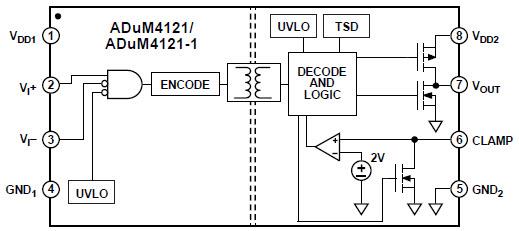

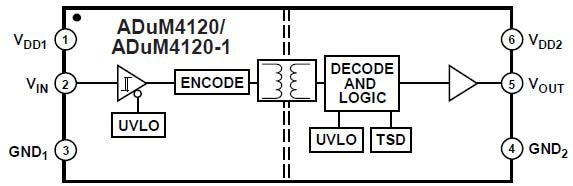

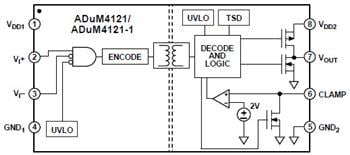

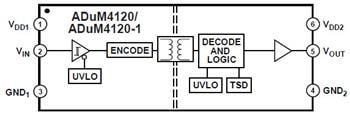

功能框图
发布日期: 2017-10-23
| 更新日期: 2022-04-26
