Analog Devices Inc. ADuM642xA 四通道数字隔离器
Analog Devices Inc. ADuM642xA四通道数字隔离器采用isoPower® 集成隔离式直流-直流转换器。此系列四通道隔离器基于iCoupler® 技术，可提供稳压隔离电源，在满负载时满足CISPR 32/EN 55032 B类限制。在500mW隔离设计中，ADuM642xA隔离器无需使用单独的隔离式直流-直流转换器。此系列四通道数字隔离器采用iCoupler芯片级变压器技术，用于隔离式逻辑信号和直流-直流转换器的磁性元件。如此即可实现小尺寸和完全隔离解决方案。
特性
- isoPower® 集成隔离式直流-直流转换器
- 双层PCB上满载条件下，符合CISPR 32/EN550 32 B类辐射限制要求（高达5Mbps）
- 四通道直流至100Mbps信号隔离通道
- 输出电流：100 mA
- 28引脚、小间距、SOIC封装，最小爬电距离为8.3mm
- 最高工作温度：+125°C
- 高共模瞬态抑制：100kV/μs
应用
- RS-232收发器
- 电源启动偏置和栅极驱动
- 隔离式传感器接口
- 工业可编程逻辑控制器 (PLC)
视频

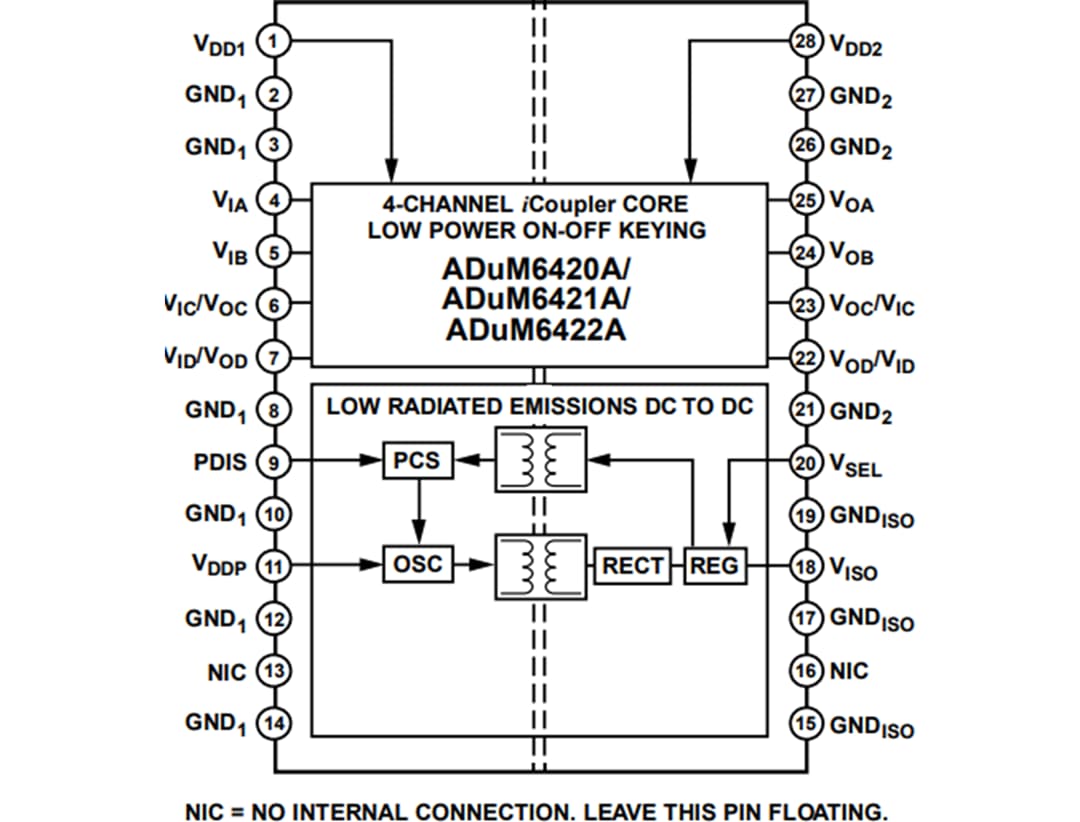

框图和引脚分配
发布日期: 2020-02-09
| 更新日期: 2025-01-29
