Analog Devices Inc. CN0534 5.8GHz射频LNA接收器参考设计

Analog Devices Inc. CN0535 5.8GHz射频LNA接收器参考设计采用小尺寸，具有高增益、稳健的过功率监控和保护特性。该特性非常适合用于任何可能会导致低信号强度或距离复杂性的ISM频段应用。该电路是一款高性能射频接收器系统，具有+23dB增益，优化用于在5.8GHz中心频率下工作。输入未经滤波，保持2dB噪声系数，而输出端的带通滤波器则衰减带外干扰源。

Analog Devices Inc. CN0534包括一个高速过功率检测器和开关，可保护连接到接收器系统的敏感下行设备。当射频功率电平降至可接受范围内时，接收器系统自动恢复正常运行。射频输入和输出为标准SMA连接器，整个设计由一个micro USB连接器供电。参考设计中使用的零件包括 HMC717A 低噪声放大器、 ADL5904 TruPwr检测器、 HMC802A 1位数字正控制衰减器和 LT8335 升压/SEPIC/负输出转换器。它还包括 ADM7150 超低噪声/高PSRR LDO、 ADP150 超低噪声线性稳压器和 LTC6991 低频振荡器。

特性

  • 23.5dB增益
  • 5.8GHz优化LNA
  • ISM频段工作
  • USB供电

必要设备

  • EVAL-CN0534-EBZ板
  • ADALM-Pluto软件定义无线电主动学习模块
  • 两 (2) 个micro-USB电源适配器或两 (2) 个micro-USB转USB电缆，用于为ADALM-Pluto和EVAL-CN0534-EBZ供电
  • 一根 (1) SMA公头转SMA公头电缆
  • 一 (1) 个SMA 10dB射频衰减器 (6610_SMA-50-2/199_NE) 或任何等效射频衰减器，具有相同的衰减或更高

资源

视频

简化框图

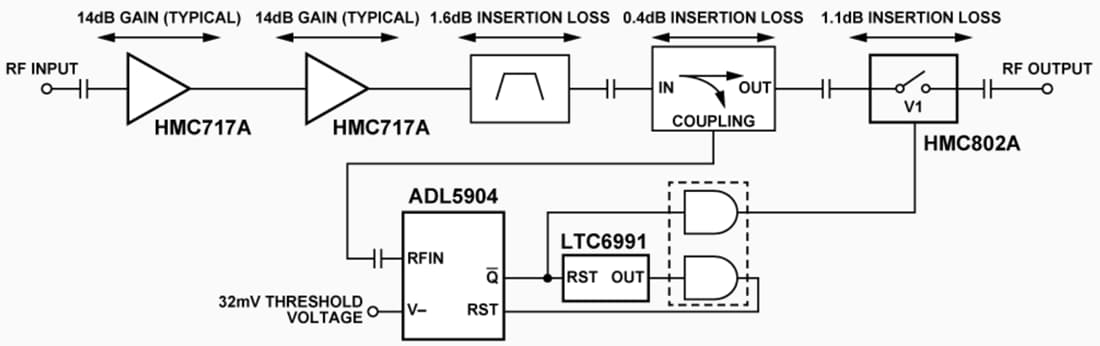

框图 - Analog Devices Inc. CN0534 5.8GHz射频LNA接收器参考设计
发布日期: 2022-01-12 | 更新日期: 2025-01-29
