Analog Devices Inc. CN0577模拟前端/数字接口
Analog Devices Inc. CN0577模拟前端/数字接口是一款18位、15 MSPS、2ppm线性数据采集系统，具有1.1kΩ 易于驱动的输入阻抗。8.096V模拟输入（峰-峰）可在单端、差分或伪差分模式下驱动，为诸多应用提供灵活性。CN0577采用82pF电容器（15MSPS时接近最佳值）和24.9Ω 电阻器，截止频率为77.95MHz。CN0577提供内部时钟调整，最大转换时间为63ns。典型采集时间为27.7ns，可实现15 MSPS的吞吐量性能。CN0577还设有高速LVDS数字接口，具有单通道或双通道输出模式，可优化接口数据速率。
特性
- 18位分辨率（无失码）、15 MSPS数据采集系统
- 接受差分、伪差分或任意输入信号
- 所有时钟和电源要求均板载
- 串行高速LVDS数字接口，具有单通道或双通道输出模式
- 用于FPGA连接的FMC连接器
- 无流水线延迟
- 无周期延迟
- 轻松与其他FPGA设计集成
- 板载120MHz精密压控晶体振荡器 (VCXO)
- ±4.096V输入
- SNR：96dB（典型值）
- 164.5dB 动态范围
- 82pF电容器
- 24.9Ω电阻器
- 77.95MHz截止频率
- 总功耗：2.25W
- 来自FMC连接器或外部电源的12V电源
应用
- 流式细胞术
- 光学脉冲测量
- 快速控制环路
- 快速数字失真校正
- 图像传感器数字化
必要设备
- ZedBoard (AES-Z7EV-7Z020-G)
- 12 V电源
- 主机PC
- MicroSD卡（16GB或更大）
- LAN电缆
- SMA电缆
- XLR转SMA适配器电缆
- 音频分析仪
- 精密直流源/校准器

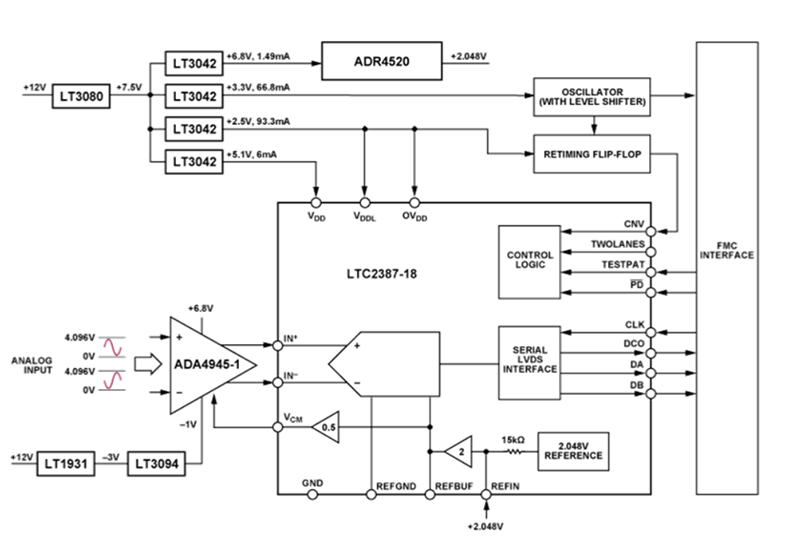

框图
