Analog Devices Inc. 用于LT8302的DC2014A、DC2821A和DC2906A演示电路
Analog Devices Inc. DC2014A、DC2821A和DC2906A演示电路是紧凑型评估板，每个评估板均具有基于LT8302隔离式反激转换器的不同示例电路。由于LT8302高度集成，因此这些演示电路可演示高功率密度、高效率和出色的稳压特性。这些演示电路可使用预先设计的变压器轻松修改，以适应不同应用。
特性
- DC2014A
- 电路类型：微功耗No-Opto隔离式反激转换器
- 输入电压：10.0V至30.0V，典型值为24.0V
- 输出电压：4.75V至5.25V，典型值为5.0V
- 最大输出电流：2.2A (VIN = 15V)
- 输出电压纹波：100mV
- 典型开关频率：345kHz
- 效率
- 80%（VIN = 10V，IOUT = 2.2A）
- 84%（VIN = 24V,，IOUT = 2.2A）
- 84%（VIN = 30V，IOUT = 2.2A）
- DC2906A
- 电路类型：隔离式三路输出5V/±15V反激转换器
- 输入电压：4.5V至28.0V，典型值为24.0V
- 输出电压：
- 4.75V至5.75V（V01，5V）
- -16.3V至-14.3V（V02，-15V）
- 14.3V至16.3V（V03，15V）
- 输出电压纹波：150mV (15V)
- 效率
- 82.8%（VIN = 5V，满负载）
- 86.5%（VIN = 12V，满负载）
- 85.3%（VIN = 24V，满负载）
- DC2821A
- 电路类型：紧凑型隔离式反激转换器（带有65V/3.6A开关）
- 输入电压：4.0V至28.0V，典型值为12.0V
- 输出电压：11.4V至12.6V，典型值为12.0V
- 最大输出电流：0.9A (VIN = 12V)
- 输出电压纹波：130mV
- 效率
- 80%（VIN = 5V，IOUT= 0.5A）
- 84%（VIN = 12V，IOUT= 0.92A）
- 84%（VIN = 24V，IOUT= 1.3A）

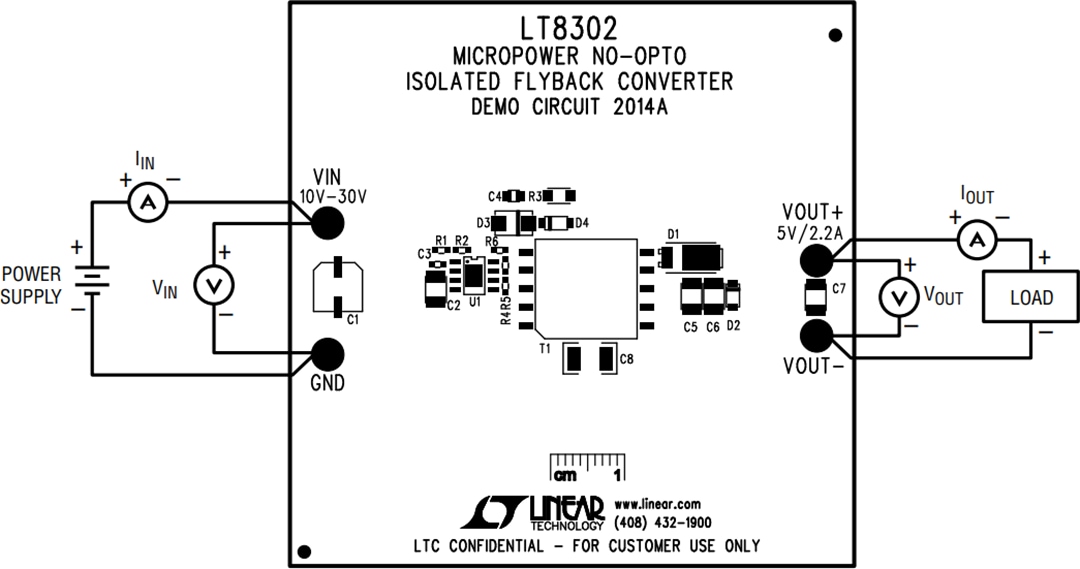

DC2014A测试设置

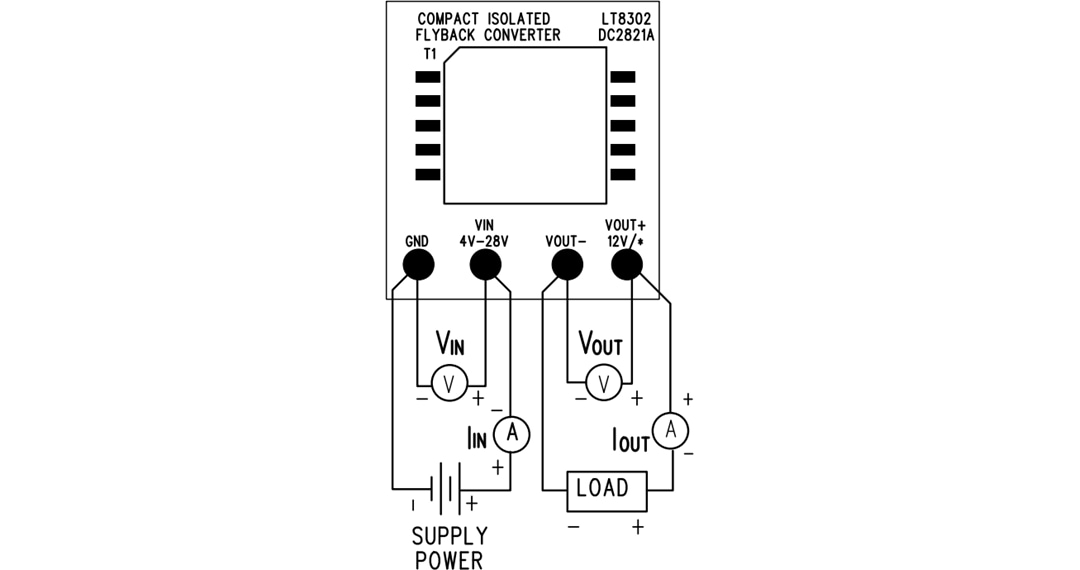

DC2821A测试设置

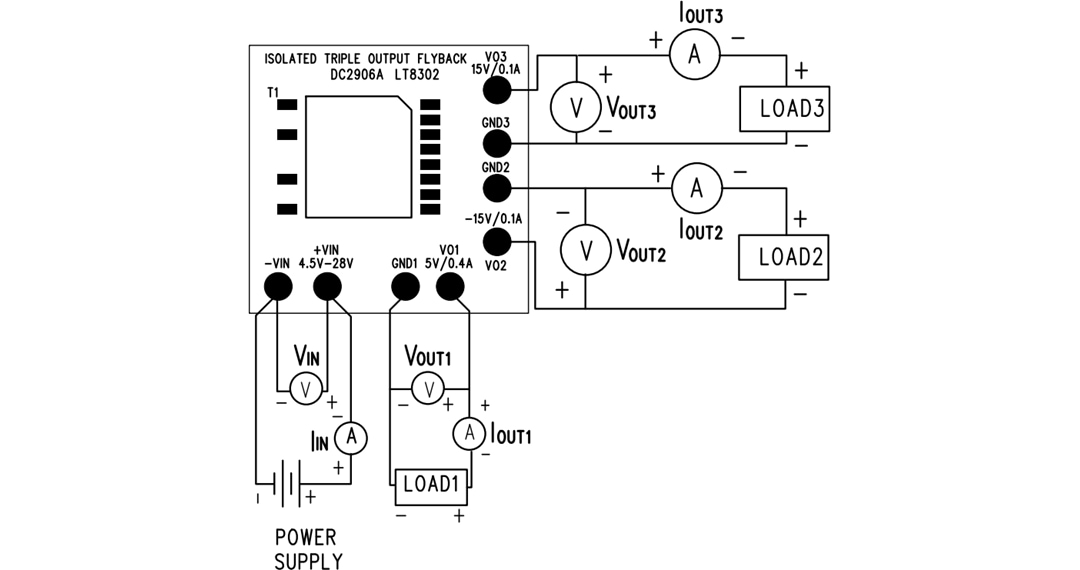

DC2906测试设置
